네트워크 라디오-NB Mesh 무선 좁은 대역의 MESH

NB Mesh 시리즈 좁은 대역 Mesh 라디오 / 모듈은 서비스 비율이 높지 않고 전송 거리가 길지 않은 분산 네트워크 시나리오에 적합합니다.그리고 전송 범위는 멀티 홉 릴레이를 기반으로 합니다.토폴로지는 여러 개의 유통 노드들로 구성된 멀티 홉 네트워크입니다. 구조는 컴팩트하고 가볍고 단일 보드 디자인입니다.사용자들이 다양한 유형의 터미널 장비에 통합하기 편리합니다., 안정적이고 신뢰할 수 있는 장거리 데이터 전송을 달성하기 위해
특징:
1멀티 홉 릴레이, 효율적인 네트워크
2낮은 속도, 높은 민감도
3UHF/L/S 대역 주파수
4. 2/4/10/20 와트 RF 전력
5- 시리즈 포트 / 네트워크 포트, 음성 / 위치
6정보기능의 주파수 점프
NBMesh 시리즈 좁은 대역 Mesh 라디오/모듈, UAV 클러스터에서 사용되는 포인트-투-포인트, 포인트-투-멀티포인트 및 멀티포인트-투-멀티포인트 동적 라우팅, 멀티-호프 릴레 무선 데이터 전송,무장 화재 통제 명령, 비상 구조 비상 통신 명령, 선박 구성 해상 통신, 산불 예방 자기 조직 네트워크 통신.

성능:
1긴 송신 거리, 강한 방해 방지 능력
2모바일 환경에 적응
3응용 계층은 모든 종류의 일련 포트 / 네트워크 포트 응용 터미널을 지원합니다.
4. 빠른 배포, 네트워크 토폴로지 동적 변화, 센터 네트워크 및 멀티 홉 전달없이 자기 조직을 지원
5-117dBm@250KHz BW까지 수신 감도
6적응력 있는 데이터 전송 기능, 환경 변화에 따라 적응적으로 변조 모드와 코딩 모드를 선택하고 적응성 있는 데이터 전송 속도를 수행할 수 있습니다.
7유연하고 효율적인 네트워크 기능, 동적 시간 슬롯 TDMA 프로토콜, CSMA 프로토콜을 지원합니다.6번 이상의 점프와 음성 서비스를 가진 중앙화된 측정 및 제어 서비스 시나리오
8. IP 주소와 드라이버를 구성 할 필요가 없습니다, 상위 수준의 TCP, UDP 프로토콜과 원활한 호환성, 음성, 파일 및 기타 데이터 투명한 상호 작용을 달성 할 수 있습니다





 NBMesh 좁은 대역 Mesh 라디오 사양

SDR 플랫폼, 파동 형태	9363+7Z020, 모바일 네트워크 MANET
MIMO 기술	시공간 코딩, 다양성 수신, TX/RX 빔 형성
빈도 (70M-6GHz 커스터마이징)	UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / L 밴드 (1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1)8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) / S 밴드 ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) / C 밴드 (4.4-5.0/5.25-5)85, 4.2-5.2/5.5-6.0*GHz)
채널 대역폭	250k/500k/1MHz ((두 개의 안테나), 400kHz ((일개의 안테나)
감수성	-117dBm@250KHz
변조 모드	BPSK/QPSK/16QAM (응용성), OFDM (두 개의 안테나) /SCFDE (한 개의 안테나)
항공기 데이터 속도 (일방 안테나/ 듀얼 안테나)	50-250kbps@250kHz ((두 개의 안테나) 125-500kbps@500kHz (두 개의 안테나) 250-1000kbps@1MHz (두 개의 안테나)
다중 접속 모드	CSMA/TDMA
RF 채널	1Tx+1Rx/2Tx+2Rx, TDD/FDD
전력을 전송	0.25/0.5/1/2/4 ((5)/10/20/40 ((50) 와트 ((두 개의 안테나)
싱글 홉 통신 거리	30-100km (LOS), 1-30km (도시 지역)
작업 모드	포인트에서 포인트/포인트에서 멀티포인트/ 멀티포인트에서 멀티포인트, 동적 라우팅/ 멀티홉 릴레이, 스타/라인/네트워크/하이브리드
커넥터	일련 포트 (점에서점으로 양방향, 점에서점으로 다방향) / 네트워크 포트 (원방송, 다방송, 방송) / 음성, 위치 (방송)
단일 점프 지연	평균 7mS (1MHz BW)
암호화	DES, AES128/256, SNOW3G/ZUC 선택, 칩/TF 카드 암호화 사용자 지정 또는 외부 암호화 기계
방해 방지 모드	수동 스펙트럼 스캔 채널 선택, 전 대역 강화 지능형 주파수 선택 (전대 인식) / 전 대역 적응 주파수 점프 FHSS/ 로밍 모드 선택
지역/ 원격 관리	작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타 매개 변수 설정, 스펙트럼 스캔, 실시간 표시 및 네트워크 토폴로지 통계 기록연결 필드 강도 신호/소음 비율, 트래픽 업로드 및 다운로드, 노드 거리, GPS/베이두 전자 지도, 온도/전압/장애 모니터링, 소프트웨어 업그레이드. 원격 침묵 및 깨어 선택
다른 것	시작 시간은 28초 미만이고 네트워크 접속/ 업데이트/ 전환 시간은 1초 미만입니다. 단일 시스템의 사용자 용량 (256 노드 이상) 및 메쉬 네트워크의 홉의 수 (데이터 15+ 홉, 음성 10+ 홉, 비디오 8+ 홉) 에 제한이 없습니다.3개 이상의 홉에 대한 전체 전송률 손실은 70% 미만입니다.. 자동 운반자 추적, ± 6kHz 주파수 오프셋의 도플러 주파수 오차에 적응, 모바일 지원 시속 7200킬로미터 (6마히, 초당 2000미터) 이상의 속도의 통신
네트워크 크기/ 멀티 홉 능력	단일 네트워크 256 노드/15 호프 이상
작동 온도	-40oC ~ +80oC
보호 수준	IP66, IP67/IP68 사용자 정의
전압/전력 소비	12-36VDC/운동 1-2A/스탠드바이 0.5-0.7A@12V, 2/4 ((5) 와트 x2 18-32VDC/운동 3-6A/스탠드바이 0.7-0.9A@16.8V, 10Watt x2 18-32VDC/운동 6-7A/스탠드바이 0.7-0.9A@20V, 20/40 ((50) 와트 x2
전력 선택	트위스트 잠금 배터리 또는 주 케이블로 전원 공급

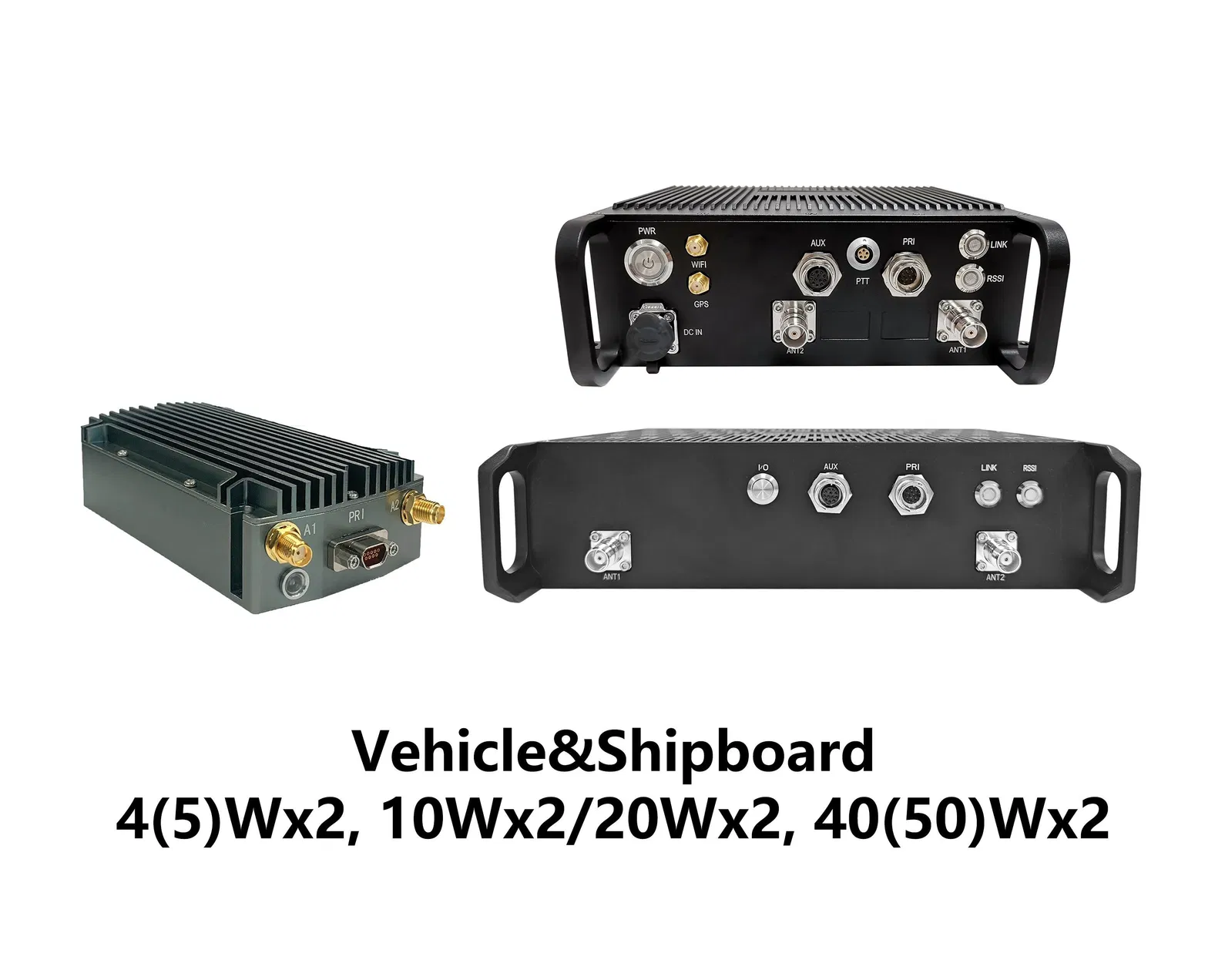

크기/중량	11.7x6.2x3.2cm/279g, 4(5)Wx2 19.1x18.6x6.3cm/2.16kg, 10/20Wx2 25.8x21.3x6.5cm/3.95kg, 40(50)Wx2
설치/색	4 장착 구멍/검은, 철 회색, 군 녹색 선택
기본 인터페이스	2xTNC RF, 1-3xRJ45 이더넷 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC 입력
말을 하기 위해 밀어/ 보조 인터페이스	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
네트워크 확장 옵션	공공 네트워크 라우팅/4G LTE, WB-NB 통합, 섬유, 위성
링크 상태 표시기	고정 빨간색 - 네트워크는 연결되지 않습니다 빨간색으로 깜박이는 것 - 시작/네트워크에 연결되지 않은 것 고정 녹색 - 네트워크 연결 초록색 깜박이는 - 음성 PTT는 다운
RSSI 링크 표시기	튼튼한 녹색 - 링크 품질이 훌륭합니다 안정적인 파란색 - 링크 품질이 좋습니다 정지 노란색 - 링크 품질은 중간입니다 정규 보라색 - 링크 품질은 약간 더 나빠 고정된 빨간색 - 링크 품질이 좋지 않거나 링크가 다운되었습니다
관리 인터페이스/ 제어 인터페이스	웹 기반 네트워크 관리/GUI, 2차 개발 인터페이스 API/SNMP





스타 네트워크 토폴로지 I스타 네트워크 토폴로지 II 스타 네트워크 토폴로지 III
