제품 상세 정보:
|
| 유형: | 핸드 헬드 | 단일 홉 지연: | 평균 6ms(단방향, 20MHz BW) |
|---|---|---|---|
| 채널 대역폭: | 1.25/2.5/5/10/20MHz, 40MHz, 80MHz | 데이터 속도: | 1-70Mbps/1-130Mbps/1-252Mbps/1-350Mbps |
| 암호화: | DES, AES128/256(SM4/SNOW3G/ZUC 옵션, 칩/TF 카드 암호화 맞춤형 또는 외부 암호화 기계) | 작동 온도: | -40°C ~+80°C |
| VHF/UHF(MHz): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | L 대역(GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S대역(GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | C 대역(GHz): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| 강조하다: | 방수망 네트워크 라디오,180Mbps 메시 네트워크 라디오,180Mbps 메시 라디오 |
||
| 일반적인 | |
| SDR 플랫폼, 파형 | AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), 모바일 네트워크 MANET+MIMO |
| MIMO 기술 | 시공간 코딩, 수신 다양성, TX/RX 빔포밍, 공간 다중화 |
| 감도 수신 | -103dBm@5MHz 대역폭 |
| 채널 대역폭 | 1.25/2.5/5/10/20MHz(7Z020, 7Z030)/40MHz(7Z035)/80MHz(7Z100, 40MHz+40MHz 캐리어 집합의 이중 안테나 주파수 트랜시버), 구성 가능 |
| 데이터 속도 | 1~70Mbps(20MHz BW, 7Z020)/1~130Mbps(20MHz BW, 7Z030에 의한 빔포밍)/1~252Mbps(40MHz BW)/1~350Mbps(80MHz BW) 적응형, QoS |
| 변조 모드 | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM 적응형(고정 설정 옵션) |
| RF 출력 전력 (TPC 지원, 전송 전력 제어, 1dBm 조정 가능) |

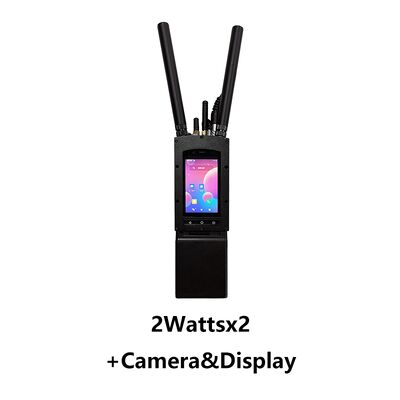

2와트×2 4와트×2 5와트×2 |
| 방법 | 분산형 센터리스 점대점/점대다지점/다지점-다지점, 동적 라우팅의 레이어 2 또는 3, 멀티홉 릴레이, 스타/라인/네트워크/하이브리드 |
| 단일 홉 지연 | 평균 6ms(단방향, 20MHz BW) |
| 암호화 | DES, AES128/256(SM4/SNOW3G/ZUC 옵션, 칩/TF 카드 암호화 맞춤형 또는 외부 암호화 기계) |
| 방해 전파 방지 모드 | 수동 스펙트럼 스캐닝 채널 선택/전대역 강화 지능형 주파수 선택(스펙트럼 인식)/전대역 적응형 주파수 호핑 FHSS/로밍 모드, 다단계 간섭 방지 |
|
현지의/ 원격 관리 |
작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타 매개변수 설정, 스펙트럼 스캐닝, 네트워크 토폴로지의 실시간 표시 및 통계 기록, 링크 전계 강도 신호 대 잡음비, 업로드 및 다운로드 트래픽, 노드 거리, BD/GPS(GNSS) 포지셔닝 전자 지도, 온도/전압/방해 모니터링, 소프트웨어 업그레이드(원격 무음 및 깨우기 옵션) |
| 기타 | 시작 시간은 28초 미만이고 네트워크 액세스/업데이트/전환 시간은 1초 미만입니다. 단일 시스템의 사용자 용량(256노드 이상)과 메시 네트워크의 홉 수(데이터 15+ 홉, 음성 10+ 홉, 비디오 8+ 홉)에는 제한이 없습니다. 3개 이상의 홉에 대한 총 전송 속도 손실은 70% 미만입니다. ±6kHz 주파수 오프셋의 도플러 주파수 편차에 적응된 자동 캐리어 추적은 시속 7200km(6 마하, 초당 2000미터) 이상의 속도에서 이동 통신을 지원합니다. |
| 밴드(70M-6GHz/Uper CX-Ku 사용자 정의 가능. TDD의 동일한 주파수 또는 다른 주파수, 단일 대역에서 2T2R 또는 이중 대역에서 1T2R) | |
| 밴드 | 주파수 범위 |
| VHF/UHF(MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L 대역(GHz) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S대역(GHz) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C 대역(GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| (참고: RF 전력, 크기, 무게는 다릅니다) | |
| MIIT(MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| 환경 | |
| 작동 온도 | -40°C ~+80°C |
| 보호 수준 | IP66(맞춤형 IP67/IP68) |
| 기계 | |
| 크기/무게 | 19.0x6.8x3.8cm/769g, 11.1V/77.7Wh 배터리 포함 26.0x6.8x3.8cm/1.04kg, 11.1V/114Wh 배터리 포함 20.7x6.9x5.5cm/1.30kg, 11.1V/114Wh 배터리 포함(5G 라우팅) 21.0x6.8x5.2cm/972g, 11.1V/77.7Wh 배터리 포함(4밴드) 15.5x6.6x3.2cm/430g, 리튬 배터리 포함, 안테나 및 후면 클립 미포함 |
| 색상 | 블랙(아이언 그레이, 아미 그린 옵션) |
| 설치 | 휴대용 |
| 힘 | |
| 공급 전압 | 12-36V DC, 2와트×2/4와트×2/5와트×2 |
| 소비전력 | 작동 1-2A/대기 0.4-0.6A@12V, 2Watts×2 작동 2-4A/대기 0.5-0.7A@12V, 4Watts×2/5Watts×2 |
| 전원 선택 | 77.7Wh 폴리머 리튬 배터리의 경우 6~8시간(기본값); 114Wh 폴리머 리튬 배터리의 경우 8~10시간 |
| 인터페이스 | |
| 기본 인터페이스 | 2xTNC RF, 1-2xRJ45 이더넷 100/1000BaseT, RS232, DC 입력. TTL(UART)/SBUS/블루투스 1.2-230.4Kbps, WIFI AP, BD/GPS(GNSS) 옵션. 이더넷 및 직렬 포트를 통한 투명한 전송을 지원하고 MAVLink를 포함한 모든 통신 프로토콜을 지원합니다. 서비스 우선순위를 선택할 수 있습니다. |
| 눌러서 대화하기/ 보조 인터페이스 |
마이크, SPK, PTT, GND/1xRS232, TTL, SBUS |
| 네트워크 확장 옵션 | 공용망 라우팅/4G LTE, WB-NB 통합, Fiber, 위성 |

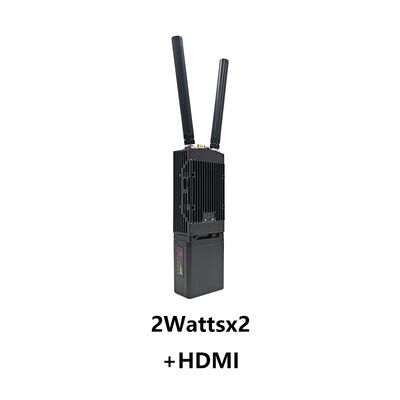

| 비디오 확장 옵션 | 낮은 지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| 링크 상태 표시기 | 빨간색으로 켜져 있음 - 네트워크가 연결되지 않음 빨간색으로 깜박임 - 네트워크 시작/연결되지 않음 녹색으로 켜져 있음 - 네트워크가 연결되어 있음 녹색으로 깜박임 - 푸쉬투톡이 푸시되었습니다. |
| RSSI 링크 표시기 | 녹색으로 켜져 있음 - 링크 품질이 우수함 파란색으로 켜져 있음 - 링크 품질이 좋음 노란색으로 켜져 있음 - 링크 품질이 중간입니다. 보라색으로 켜져 있음 - 링크 품질이 약간 나쁨 빨간색으로 켜져 있음 - 링크 품질이 좋지 않음 꺼짐 - 링크가 중단되었습니다. |
| 관리 인터페이스/ 제어 인터페이스 |
웹 기반 네트워크 관리/GUI, 보조 개발 인터페이스용 API/SNMP |
