제품 상세 정보:
|
| 유형: | 집 밖의 | 단일 홉 지연: | 평균 6ms(단방향, 20MHz BW) |
|---|---|---|---|
| 채널 대역폭: | 1.25/2.5/5/10/20MHz, 40MHz, 80MHz | 데이터 속도: | 1-70Mbps/1-130Mbps/1-252Mbps/1-350Mbps |
| 암호화: | DES, AES128/256(SM4/SNOW3G/ZUC 옵션, 칩/TF 카드 암호화 맞춤형 또는 외부 암호화 기계) | 작동 온도: | -40°C ~+80°C |
| VHF/UHF(MHz): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | L 대역(GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S대역(GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | C 대역(GHz): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| 강조하다: | 미모메시 라디오,무선 망원경 라디오,야외 미모메시 라디오 |
||
| 일반 | |
| SDR 플랫폼, 파동 형태 | AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), 모바일 네트워크 MANET+MIMO |
| MIMO 기술 | 시공간 코딩, 수신 다양성, TX/RX 빔 포밍, 공간 멀티플렉스 |
| 감수성 을 가지십시오 | -103dBm@5MHz BW |
| 채널 대역폭 | 1.25/2.5/5/10/20MHz (7Z020, 7Z030) /40MHz (7Z035) /80MHz (7Z100, 40MHz+40MHz) 이중 안테나 주파수 송신기, 커리어 집계, 구성 가능 |
| 데이터 비율 | 1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, 7Z030) 에 의해 빔 형성/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) 적응, QoS |
| 변조 모드 | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM 어댑터 (결정 설정 선택) |
| RF 출력 (TPC 지원, 전송 전력 제어, 1dBm 조절) |
10W × 2 20W × 2 50W × 2 |
| 모드 | 분산 중심이 없는 포인트-투-포인트/포인트-투-멀티포인트/멀티포인트-투-멀티포인트, 다이내믹 라우팅의 2층 또는 3층, 멀티-호프 릴레이, 스타/라인/네트워크/하이브리드 |
| 단일 점프 지연 | 평균 6ms (일방향, 20MHz BW) |
| 암호화 | DES, AES128/256 (SM4/SNOW3G/ZUC 선택, 칩/TF 카드 암호화 사용자 지정 또는 외부 암호화 기계) |
| 방해 방지 모드 | 수동 스펙트럼 스캔 채널 선택/전역 향상된 지능형 주파수 선택 (전역 인식) /전역 적응 주파수 점프 FHSS/로밍 모드, 다단계 반 간섭 |
|
지역/ 원격 관리 |
작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타 매개 변수 설정, 스펙트럼 스캔, 실시간 표시 및 네트워크 토폴로지 통계 기록연결 필드 강도 신호/소음 비율, 트래픽 업로드 및 다운로드, 노드 거리에, BD/GPS (GNSS) 위치 전자 지도, 온도/전압/저장 모니터링, 소프트웨어 업그레이드 (리모트 침묵 및 깨어 선택) |
| 다른 것 | 시작 시간은 28초 미만이고 네트워크 접속/ 업데이트/ 전환 시간은 1초 미만입니다. 단일 시스템의 사용자 용량 (256개의 노드 이상) 및 메쉬 네트워크의 hop 수 (데이터 15+hop, 음성 10+hop, 비디오 8+hop) 에 제한이 없습니다. 3개 이상의 호프의 전체 전송률 손실이 70% 미만입니다. ±6kHz의 도플러 주파수 오프셋에 적응된 자동 운반자 추적, 시속 7200킬로미터 (6 마하, 초당 2000미터) 이상의 속도로 이동 통신을 지원합니다 |
| 띠(70M-6GHz/Uper C-X-Ku 커스터마이징 가능. TDD의 동일한 주파수 또는 다른 주파수, 단일 대역에서 2T2R 또는 듀얼 대역에서 1T2R) | |
| BAND | 주파수 범위 |
| VHF/UHF (MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L 대역 (GHz) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-181.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S 대역 (GHz) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.81.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C 대역 (GHz) | 40.4-5.0/5.25-5.854.2-5.2/5.5-6.0/6.4-7.2* |
| (기사: RF 전력, 차원, 무게는 다릅니다) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| 환경 | |
| 작동 온도 | -40oC ~ +80oC |
| 보호 수준 | IP66 (IP67/IP68 사용자 정의) |
| 기계용 | |

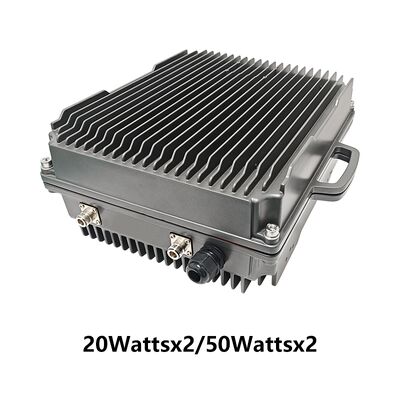

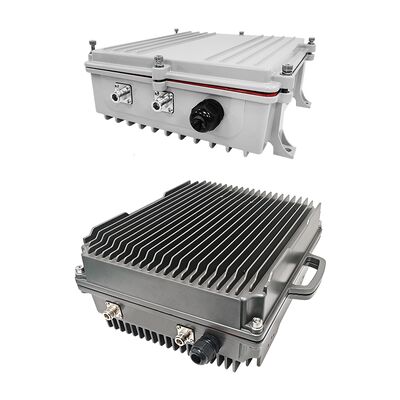

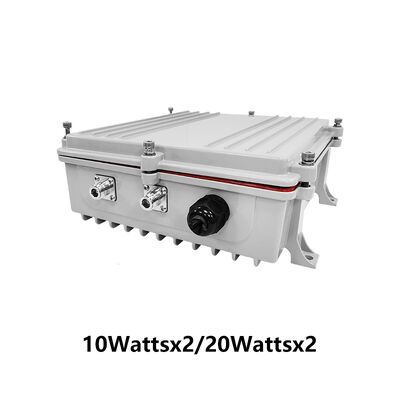

| 크기/중량 | 31.6x29.2x11.0cm/4.35kg (철 회색) 38.5x28.5x17.9cm/11.7kg (다크 그레이) |
| 색상 | 철 회색, 어두운 회색 |

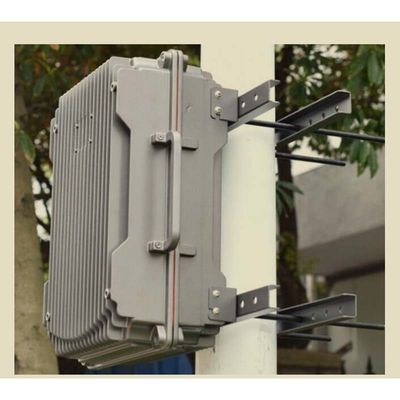

| 설치 | 4 장착 구멍 |
| 힘 | |
| 공급 전압 | 18-32V DC, 10W × 2 / 20W × 2 28-32V DC, 50W × 2 |
| 전력 소비 | 작동 3-6A/스탠드바이 0.7-0.9A@24V, 10W × 2 작동 6-7A/스탠드바이 0.7-0.9A@24V, 20W × 2 작동 30A/스탠드바이 0.5-1.7A@28-32V, 50W × 2 |
| 전력 선택 | 주 케이블로 전원 공급 |
| 인터페이스 | |
| 기본 인터페이스 | 2xN RF, 1-2xRJ45 이더넷 100/1000BaseT, RS232, DC 입력. TTL (UART) / SBUS/ 블루투스 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) 옵션. 이더넷 및 연쇄 포트를 통해 투명한 전송을 지원합니다.모든 통신 프로토콜을 지원합니다., MAVLink을 포함하여 서비스 우선 순위를 선택할 수 있습니다 |
| 말을 하기 위해 밀어/ 보조 인터페이스 |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| 네트워크 확장 옵션 | 공공 네트워크 라우팅/4G LTE, WB-NB 통합, 섬유, 위성 |
| 비디오 확장 옵션 | 낮은 지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| 링크 상태 표시기 | 고정 빨간색 - 네트워크는 연결되지 않습니다 빨간색으로 깜박이는 것 - 시작/네트워크에 연결되지 않은 것 고정 녹색 - 네트워크 연결 깜빡이는 녹색 - Push-To-Talk가 이동되었습니다. |
| RSSI 링크 표시기 | 튼튼한 녹색 - 링크 품질이 훌륭합니다 안정적인 파란색 - 링크 품질이 좋습니다 정지 노란색 - 링크 품질은 중간입니다 정규 보라색 - 링크 품질은 약간 더 나빠 고정적 빨간색 - 링크 품질이 좋지 않습니다 - 연결이 끊어졌어 |
| 관리 인터페이스/ 제어 인터페이스 |
웹 기반 네트워크 관리/GUI, 2차 개발 인터페이스 API/SNMP |
