제품 상세 정보:
|
| 유형: | 공기 중 | 암호화: | DES, AES128/256(SM4/SNOW3G/ZUC 옵션, 칩/TF 카드 암호화 맞춤형 또는 외부 암호화 기계) |
|---|---|---|---|
| 채널 대역폭: | 1.25/2.5/5/10/20MHz 광대역, 250k/500k/1MHz 협대역 설정 | 데이터 속도: | 1~70Mbps(20MHz BW) 광대역, 50~1000kbps 협대역 적응형, QoS |
| 작동 온도: | -40°C ~+80°C | 보호 수준: | IP66(맞춤형 IP67/IP68) |
| VHF/UHF(MHz): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | L 대역(GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S대역(GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | C 대역(GHz): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| 강조하다: | DDL uhf 메시 네트워크,IP68 방수 uhf 망 네트워크,DDL 공기 중 HF 라디오 |
||

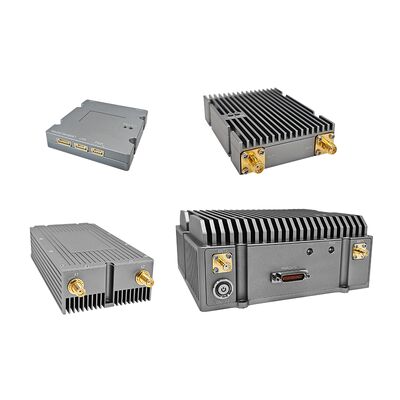

새로운 DDLmesh 시리즈 무선 디지털 데이터 링크는 저비용의 장거리 비디오 및 데이터 전송 제품으로 작은 크기, 가벼운 무게, 2 × 2 MIMO, 완전한 기능 및 풍부한 주파수 대역.SDR 소프트웨어 정의 라디오 플랫폼을 기반으로 2×2 MIMO DDL Mesh 시리즈, 빔포밍, 최대 비율 결합 (MRC), 최대 확률 (ML) 알고리즘, 낮은 밀도 패리티 체크 (LDPC) 코딩,지능형 주파수 선택 및 자율 주파수 점프 기술력 높은 전파 성능과 강력한 방해 방지.
DDL 메쉬 시리즈 데이터 링크 라디오는 초장거리, 낮은 지연, 쌍방향 다채널 네트워크 비디오 & 데이터 & 음성 통합 무선 전송을 제공합니다.세계 최고의 코드 모듈 물리 계층 파동 형태 기술 및 유연한 방지 방해 및 무인 필드 보안 암호화 디자인은 UAV에 대한 신뢰할 수있는 원격 데이터 링크에 적용됩니다., 헬리콥터, 로봇, 무인선, 무인 차량 및 특수 차량
응용 시스템은 주로 항공 카메라와 함께 항공 라디오, 그리고 지상 컴퓨터와 함께 지상 라디오, 그리고 필요한 액세서리 (전력 공급,안테나 공급 시스템, 연결 라인 및 커넥터 등).
이 시스템은 3개의 IP/HDMI/SDI/CVBS HD 비디오와 여러 개의 쌍방향 투명한 데이터를 동시에 전송할 수 있습니다. 예를 들어 비행 제어/포드, BD/GPS, 음성 등입니다.AES 암호화는 전송 보안을 보장합니다..
라디오 방송국 전송 전력은 최대 40W까지 도달 할 수 있으며 안정적이고 신뢰할 수있는 통신 링크를 제공합니다.
특징:
> 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz, 전송 전력은 변경할 수 있습니다. NLOS 고속 이동 전송을 지원합니다. 50km 이상의 개방 전송 거리가 있습니다.
> 70Mbps 데이터 스트림, 적응적 동적 비트 할당 기술. 1방향 4K, 다방향 1080P 또는 720P HD 비디오를 지원합니다.
> 3개의 시리즈 포트와 2개의 비디오 인터페이스가 동시에 실행되고, 비행 컨트롤러, 음성, BD/GPS 및 기타 데이터가 비디오로 전송될 수 있습니다.
> P2P, P2MP, MP2MP 기술을 지원합니다.
> 로컬 진단 인터페이스, 텔넷, 네트워크 관리 FTP를 통해 로컬 및 원격 무선 펌웨어 업데이트
> 낮은 전력 소비. 작은 부피, 가벼운 구조, UAV에 대한 카시 빌딩
사양
| 일반 | ||
| SDR 플랫폼, 파동 형태 | 9363 또는 9361+7Z020, 모바일 네트워크 MANET | |
| MIMO 기술 | 시공간 코딩, 다양성 수신, TX/RX 빔 형성 | |
| 감수성 을 가지십시오 | -103dBm@5MHz BW, -117dBm@250KHz | |
| 채널 대역폭 | 1.25/2.5/5/10/20MHz 광대역, 250k/500k/1MHz 좁은 대역 설정 | |
| 데이터 비율 | 1-70Mbps ((20MHz BW) 광대역, 50-1000kbps 좁은 대역 적응, QoS | |
| 변조 모드 | TD-COFDM, BPSK/QPSK/16QAM/64QAM 적응 (설정 설정 선택) | |
| RF 출력 (지원 TPC, 전송 전력 제어) |
0.25와트 x2; 0.5와트 x2 30W x2; 40W x2 |
|
| 의사소통 방법 | 분산된 P2P, P2MP 및 MP2MP 통신,동적 라우팅과 함께 작은 규모 (8 노드 내) MESH 네트워크를 지원멀티 홉 릴레이 | |
| 단일 점프 지연 | 평균 6ms (일방향, 20MHz BW) | |
| 암호화 | DES, AES128/256 (SM4/SNOW3G/ZUC 선택, 칩/TF 카드 암호화)맞춤형 또는 외부 암호화 기계) | |
| 방해 방지 모드 | 수동 스펙트럼 스캐닝 채널 선택, 전 대역 향상 지능주파수 선택 (전광 인식) / 전체 대역 적응 주파수 점프로밍 모드 선택 | |
|
지역/ 원격 관리 |
작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타매개 변수 설정, 스펙트럼 스캔, 실시간 표시 및 통계 기록네트워크 토폴로지, 링크 필드 강도 신호/음소 비율, 업로드 및 다운로드교통, 노드 거리, BD/GPS (GNSS) 위치 전자 지도, 온도/전압/저장 모니터링, 소프트웨어 업그레이드 (리모트 침묵 및 깨어)선택 사항) | |
| 다른 것 | 부팅 시간은 28초 미만이고 네트워크 접속/ 업데이트/ 스위칭시간은 1초 미만입니다. 네트워크 크기는 8개의 노드보다 작고, 3개의 hop에서 전체 대역폭 손실은70% 미만입니다. 자동 운반자 추적, ±6kHz의 도플러 주파수 전환에 적응오차, 이동 통신을 지원 시 시속 7200km 이상시간 (마치 6, 초당 2000 미터) |
|
| 띠(300M-6GHz 커스터마이징 가능. 단일 대역에서 2T2R의 동일한 주파수 또는 다른 주파수, 또는 두 대역에서 1T2R 선택 가능한 / 스마트 변경) | ||
| BAND | 주파수 범위 | |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz | |
| L 밴드 | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-18, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| S 밴드 | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| C 밴드 | 40.4-5.0/5.25-5.854.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (기사: RF 전력, 차원, 무게는 다릅니다) | ||
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz | |
| 환경 | ||
| 작동 온도 | -40oC ~ +80oC | |
| 보호 수준 | IP66, IP67/IP68 사용자 정의 | |
| 기계용 | ||

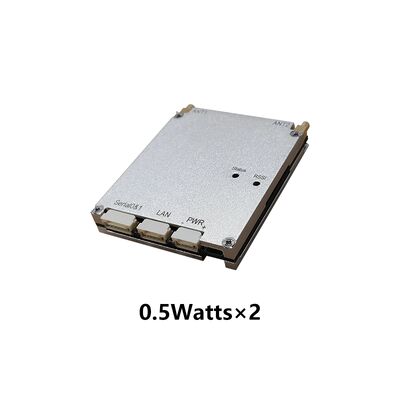

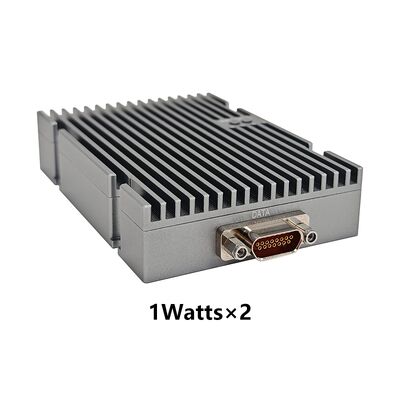

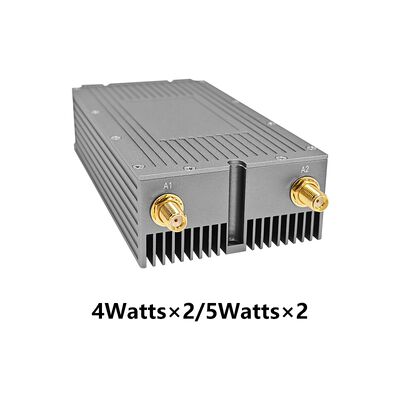

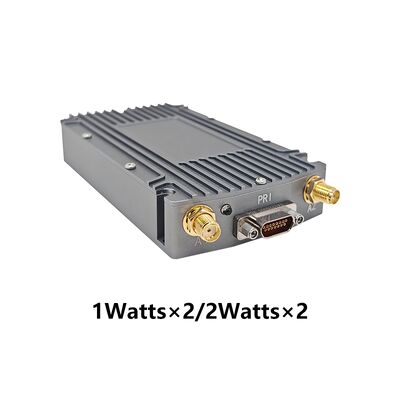

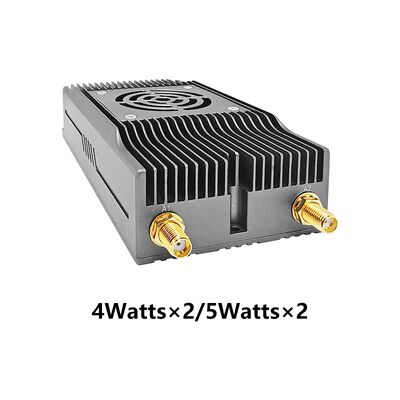

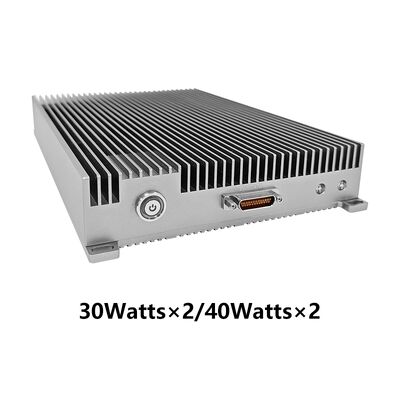

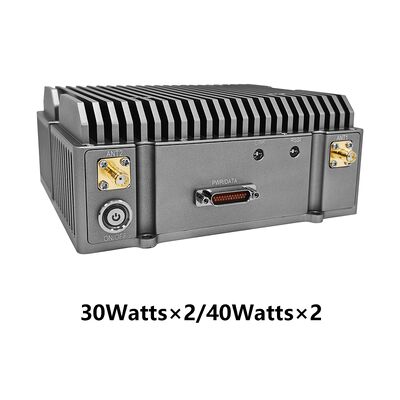

| 크기/중량 | 5.1x3.0x0.7cm/14g, 0.25W × 2-철 회색, DDL-나노 6.0x4.8x1.1cm/46g, 0.5Watt×2-철 회색, DDL 미니 6.0x5.8x1.3cm/60g, 0.5Watt×2-철 회색, DDL 미니 9.6x5.8x1.9cm/120g, 1Watt×2-철 회색, DDL 미니 11.7x6.2x2.0cm/160g, 1Watt × 2Watt × 2Watt × 2-철 회색 11.7x6.2x3.8cm/349g, 1W × 2W × 2W × 2-검은 11.7x6.2x4.2cm/364g, 1W × 2W × 2W × 2- 멀티 인터페이스 검은색 13.8x6.2x2.7cm/225g, 4Watt×2-철 회색 13.8x6.2x3.1cm/271g, 5Watt×2-Fan 철색 13.4x12.8x3.8cm/598g, 10W × 2 / 20W × 2 철 회색 230.0x14.8x3.5cm/1.25kg, 30W × 2 / 40W × 2- 얇은 철 회색 |
|
| 색상 | 검은색, 철 회색 (군 녹색 선택) | |
| 설치 | 4 장착 구멍 | |
| 힘 | ||
| 공급 전압 | 3.5-5V DC, 0.25W × 2 9-39V DC, 0.5W × 2/1W × 2 12~36V DC, 2W × 2/4W × 2/5W × 2 18-32V DC, 10W × 2 / 20W × 2 28-32V DC, 30W × 2 / 40W × 2 |
|
| 전력 소비 | 작동 1-2A/스탠드바이 0.5-1A@3.5-5V, 0.25W × 2 동작 0.3-0.5A/스탠드바이 0.2-0.3A@12V, 0.5Watt×2 작동 1-2A/스탠드바이 0.5-0.7A@12V, 1W × 2W × 2W × 2 작동 2-4A/스탠드바이 0.5-0.7A@12V, 4W × 2/5W × 2 작동 3-6A/스탠드바이 0.7-0.9A@18V, 10W × 2 동작 6-10A/스탠드바이 0.7-0.9A@20V, 20W × 2 작동 22A/스탠드바이 0.4-1.6A@28-32V, 30W × 2 / 40W × 2 |
|
| 전력 선택 | 주 케이블로 전원 공급 | |
| 인터페이스 | ||
| 기본 인터페이스 | 2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 이더넷100/1000BaseT, RS232, DC 입력, TTL (UART), SBUS, 그리고블루투스 1.2-230.4Kbps, Wi-Fi 액세스 포인트, BD/GPS(GNSS) 가 있습니다.이더넷과 일련 포트, 그리고 모든 통신 프로토콜,MAVLink 포함. 선택 가능한 서비스 우선 순위 | |
| 네트워크 확장 옵션 | 공공 네트워크 라우팅/4G LTE, WB-NB 통합, 섬유, 위성 | |
| 비디오 확장 옵션 | 낮은 지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 | |
| 전력 표시기 | 정지 녹색 - 켜져 | |
| 링크 상태 표시기 | 고정 빨간색 - 네트워크는 연결되지 않습니다 빨간색으로 깜박이는 것 - 시작/네트워크에 연결되지 않은 것 고정 녹색 - 네트워크 연결 |
|
| RSSI 링크 표시기 |
튼튼한 녹색 - 링크 품질이 훌륭합니다 |
|
| 관리 인터페이스/ 제어 인터페이스 |
웹 기반 네트워크 관리/GUI, 2차 개발 인터페이스 API/SNMP | |
