제품 상세 정보:
|
| 유형: | 차량용 | 단일 홉 지연: | 평균 6ms(단방향, 20MHz BW) |
|---|---|---|---|
| 채널 대역폭: | 1.25/2.5/5/10/20MHz, 40MHz, 80MHz | 데이터 속도: | 1-70Mbps/1-130Mbps/1-252Mbps/1-350Mbps |
| 암호화: | DES, AES128/256(SM4/SNOW3G/ZUC 옵션, 칩/TF 카드 암호화 맞춤형 또는 외부 암호화 기계) | 작동 온도: | -40°C ~+80°C |
| VHF/UHF(MHz): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | L 대역(GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S대역(GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | C 대역(GHz): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| 강조하다: | 원활한 미모 라디오,차량 통신 미모 라디오,차량의 CoFDM 송신기 |
||
| 일반 | |
| SDR 플랫폼, 파형 | AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), 모바일 네트워크 MANET+MIMO |
| MIMO 기술 | 시공간 코딩, 수신 다이버시티, TX/RX 빔포밍, 공간 다중화 |
| 수신 감도 | -103dBm@5MHz BW |
| 채널 대역폭 | 1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz 듀얼 안테나 주파수 트랜시버 캐리어 어그리게이션), 구성 가능 |
| 데이터 속도 | 1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, 빔포밍 by 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) 적응형, QoS |
| 변조 모드 | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM 적응형 (고정 설정 옵션) |
| RF 출력 전력 (TPC 지원, 전송 전력 제어, 1dBm 조정 가능) |
10Watts×2/20Watts×2 40Watts×2/50Watts×2 150Watts×2/250Watts×2 (맞춤 설정) |
| 모드 | 분산형 센터리스 Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, 동적 라우팅의 레이어 2 또는 3, 멀티 홉 릴레이, 스타/라인/네트워크/하이브리드 |
| 단일 홉 지연 | 평균 6ms (단방향, 20MHz BW) |
| 암호화 | DES, AES128/256 (SM4/SNOW3G/ZUC 옵션, 칩/TF 카드 암호화 맞춤 설정 또는 외부 암호화 장치) |
| 재밍 방지 모드 | 수동 스펙트럼 스캐닝 채널 선택/전 대역 향상된 지능형 주파수 선택(스펙트럼 인식)/전 대역 적응형 주파수 도약 FHSS/로밍 모드, 다단계 간섭 방지 |
|
로컬/ 원격 관리 |
작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타 매개변수 설정, 스펙트럼 스캐닝, 네트워크 토폴로지, 링크 필드 강도 신호 대 잡음비, 업로드 및 다운로드 트래픽, 노드 거리, BD/GPS(GNSS) 위치 전자 지도, 온도/전압/재밍 모니터링, 소프트웨어 업그레이드 (원격 무음 및 깨우기 옵션) |
| 기타 | 시작 시간은 28초 미만이며, 네트워크 액세스/업데이트/전환 시간은 1초 미만입니다. 단일 시스템의 사용자 용량(256개 이상의 노드) 및 Mesh 네트워크의 홉 수에는 제한이 없습니다(데이터 15+ 홉, 음성 10+ 홉, 비디오 8+ 홉); 3개 이상의 홉에 대한 총 전송 속도 손실은 70% 미만입니다. 자동 캐리어 추적, ±6kHz 주파수 오프셋의 도플러 주파수 편차에 적응, 시속 7200킬로미터 이상(6 Mach, 초당 2000미터)의 이동 통신 지원 |
| 대역(70M-6GHz/Uper C-X-Ku 맞춤 설정 가능. TDD의 동일 주파수 또는 다른 주파수, 단일 대역에서 2T2R 또는 듀얼 밴드에서 1T2R) | |
| BAND | 주파수 범위 |
| VHF/UHF (MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L 밴드 (GHz) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S 밴드 (GHz) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C 밴드 (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| (참고: RF 전력, 치수, 무게는 다릅니다) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| 환경 | |
| 작동 온도 | -40ºC ~+80ºC |
| 보호 수준 | IP66 (IP67/IP68 맞춤 설정) |
| 기계적 | |

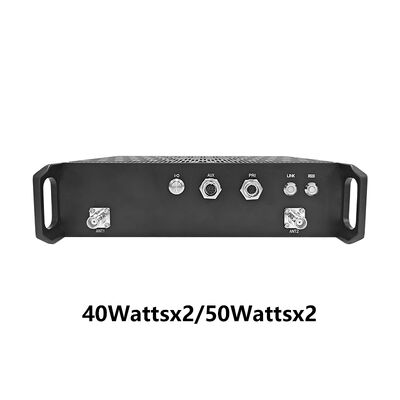

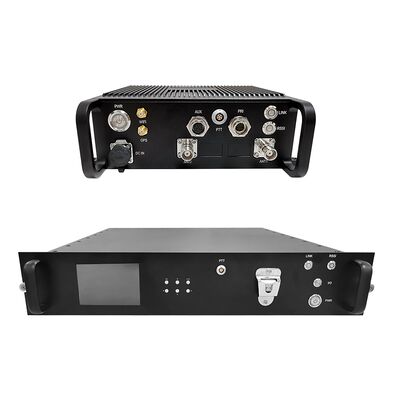

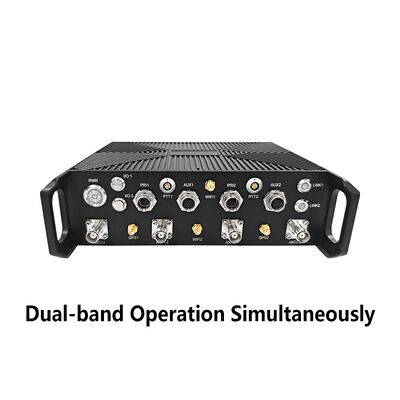

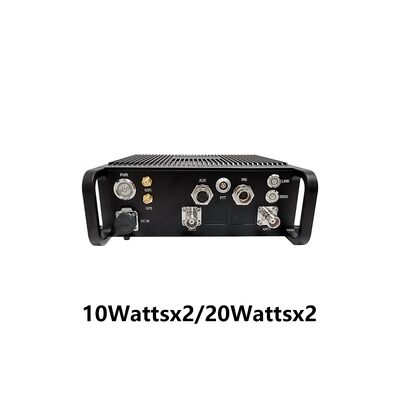

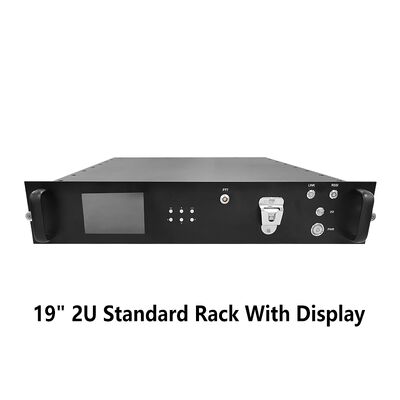

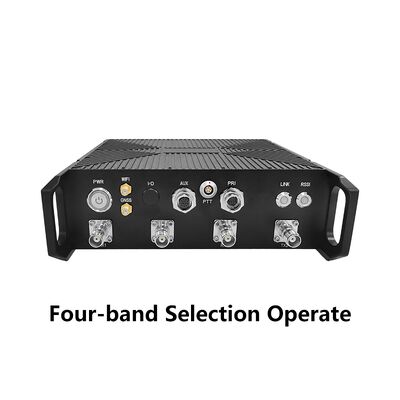

| 크기/무게 | 19.1x18.6x6.3cm/2.16kg, 10Watts×2/20Watts×2 25.8x21.3x6.5cm/3.95kg, 50Watts×2 19.0x23.0x6.5cm/3.0kg, 듀얼 밴드 작동 동시 22.1x21.1x6.3cm/2.16kg, 4밴드 선택 작동 48.2x42.0x4.5cm/3.9kg, 19'' 1U 표준 랙 라디오 48.2x42.0x8.8cm/5.9kg, 19'' 2U 디스플레이 화면 표준 랙 라디오 |
| 색상 | 검정색 (철 회색, 군용 녹색 옵션) |
| 설치 | 4개의 장착 구멍, 이어 |
| 전원 | |
| 공급 전압 | 18-32V DC, 10Watts×2/20Watts×2 28-32V DC, 40Watts×2/50Watts×2 |
| 전력 소비 | 작동 3-6A/대기 0.7-0.9A@24V, 10Watts×2 작동 6-7A/대기 0.7-0.9A@24V, 20Watts×2 작동 22A/대기 0.4-1.6A@28-32V, 40Watts×2 작동 30A/대기 0.5-1.7A@28-32V, 50Watts×2 |
| 전원 선택 | 메인 케이블로 전원 공급 |
| 인터페이스 | |
| 기본 인터페이스 | 2xTNC/2xN RF, 1-2xRJ45 이더넷 100/1000BaseT, RS232, DC 입력. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) 옵션. 이더넷 및 직렬 포트를 통한 투명 전송을 지원하며 MAVLink를 포함한 모든 통신 프로토콜을 지원합니다. 서비스 우선 순위를 선택할 수 있습니다 |
| 푸시 투 토크/ 보조 인터페이스 |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| 네트워크 확장 옵션 | 공용 네트워크 라우팅/4G LTE, WB-NB 통합, 광섬유, 위성 |
| 비디오 확장 옵션 | 저지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| 링크 상태 표시기 | 빨간색 고정 - 네트워크가 연결되지 않음 빨간색 깜박임 - 시작 중/네트워크에 연결되지 않음 녹색 고정 - 네트워크가 연결됨 녹색 깜박임 - 푸시 투 토크가 눌러짐 |
| RSSI 링크 표시기 | 녹색 고정 - 링크 품질이 우수함 파란색 고정 - 링크 품질이 좋음 노란색 고정 - 링크 품질이 보통임 보라색 고정 - 링크 품질이 약간 나쁨 빨간색 고정 - 링크 품질이 나쁨 꺼짐 - 링크가 중단됨 |
| 관리 인터페이스/ 제어 인터페이스 |
웹 기반 네트워크 관리/GUI, 2차 개발 인터페이스용 API/SNMP |
