제품 상세 정보:
|
| 유형: | 기준 치수 | 암호화: | DES, AES128/256(SM4/SNOW3G/ZUC 옵션, 칩/TF 카드 암호화 맞춤형 또는 외부 암호화 기계) |
|---|---|---|---|
| 채널 대역폭: | 1.25/2.5/5/10/20MHz 광대역, 250k/500k/1MHz 협대역 설정 | 데이터 속도: | 1~70Mbps(20MHz BW) 광대역, 50~1000kbps 협대역 적응형, QoS |
| 작동 온도: | -40°C ~+80°C | 보호 수준: | IP66(맞춤형 IP67/IP68) |
| VHF/UHF(MHz): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | L 대역(GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S대역(GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | C 대역(GHz): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| 강조하다: | 산업용 스탬프 모듈,메시 스탬프 모듈,데이터 전송 메시 모듈 |
||
새로운 DDLmesh 시리즈 무선 디지털 데이터 링크는 작은 크기, 가벼운 무게, 2×2 MIMO, 완벽한 기능 및 풍부한 주파수 대역을 갖춘 저렴한 장거리 비디오 및 데이터 전송 제품입니다. 2×2 MIMO를 갖춘 SDR 소프트웨어 정의 무선 플랫폼을 기반으로 하는 DDLmesh 시리즈는 빔포밍, MRC(Maximal Ratio Combining), ML(Maximal Likelihood) 알고리즘, LDPC(Low Density Parity Check) 코딩, 지능형 주파수 선택 및 자율 주파수 호핑 기술을 채택하여 강력한 무선 주파수 성능과 강력한 전파 방해 방지 기능을 구현합니다.
DDLmesh 시리즈 데이터 링크 라디오는 초장거리, 낮은 대기 시간, 양방향 다중 채널 네트워크 비디오 및 데이터 및 음성 통합 무선 전송을 제공합니다. 세계 최고의 코드 변조 물리 계층 파형 기술과 무인 분야를 위한 유연한 방해 전파 방지 및 안전한 암호화 설계가 UAV, 헬리콥터, 로봇, 무인 선박, 무인 차량 및 특수 차량을 위한 안정적인 원격 데이터 링크에 적용됩니다.
응용 시스템은 주로 항공 카메라가 포함된 항공 무선 장치, 지상 컴퓨터가 포함된 지상 무선 장치 및 필요한 액세서리(전원 공급 장치, 안테나 피드 시스템, 연결 라인 및 커넥터 등 포함)로 구성됩니다.
이 시스템은 3개의 IP/HDMI/SDI/CVBS HD 비디오와 여러 개의 양방향 투명 데이터(예: 비행 제어/포드, BD/GPS, 음성 등)를 동시에 전송할 수 있습니다. AES 암호화는 전송 보안을 보장합니다.
무선국의 전송 전력은 최대 40W에 달할 수 있어 안정적이고 신뢰할 수 있는 통신 링크를 제공합니다.
특징:
> 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz, 전송 전력은 변경될 수 있으며 NLOS 고속 모바일 전송을 지원하고 50km 이상의 개방형 전송 거리를 제공합니다.
> 70Mbps 데이터 스트림, 적응형 동적 비트 할당 기술. 단방향 4K, 다중 방향 1080P 또는 720P HD 비디오를 지원합니다.
> 동시에 실행되는 3개의 직렬 포트와 2개의 비디오 인터페이스, 비행 컨트롤러, 음성, BD/GPS 및 기타 데이터를 비디오로 전송할 수 있습니다.
> 마스터/슬레이브가 없는 센터리스 P2P, P2MP, MP2MP 기술을 지원합니다. VLAN을 지원합니다.
> 로컬 진단 인터페이스, 텔넷, 네트워크 관리. FTP를 통한 로컬 및 원격 무선 펌웨어 업데이트.
> 낮은 전력 소비. 작은 부피, 가벼운 구조, UAV용 차체 구축.
명세서
| 일반적인 | ||
| SDR 플랫폼, 파형 | 9363 또는 9361+7Z020, 모바일 네트워크 MANET | |
| MIMO 기술 | 시공간 코딩, 수신 다양성, TX/RX 빔포밍 | |
| 감도 수신 | -103dBm@5MHz 대역폭 | |
| 채널 대역폭 | 1.25/2.5/5/10/20MHz 광대역, 250k/500k/1MHz 협대역 설정 | |
| 데이터 속도 | 1-70Mbps(20MHz BW) 광대역, 50-1000kbp 협대역 적응형, QoS | |
| 변조 모드 | TD-COFDM, BPSK/QPSK/16QAM/64QAM 적응형(고정 설정 옵션) | |
| RF 출력 전력 (TPC, 전송 전력 제어 지원) |

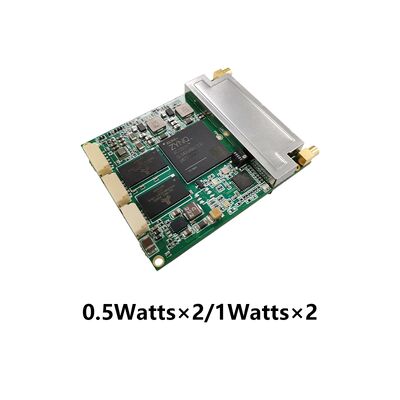

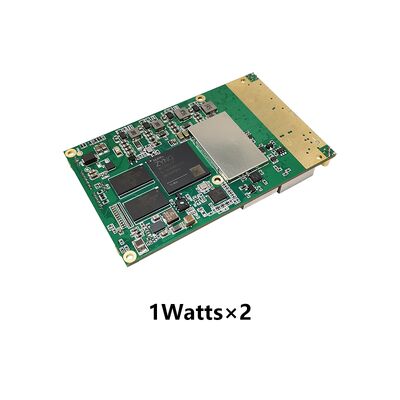

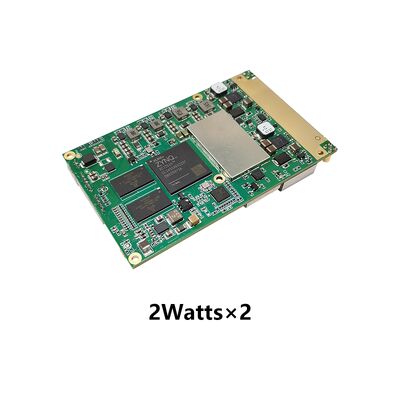

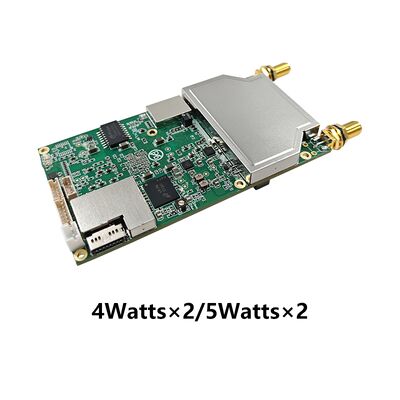

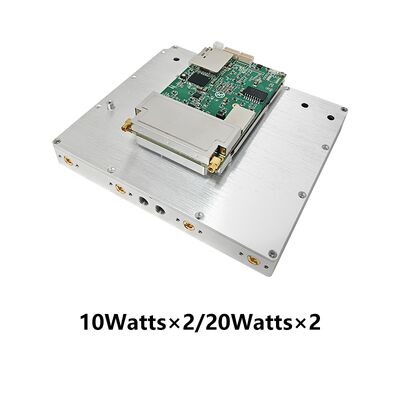

0.25와트 x2; 0.5와트 x2 1와트 x2; 2와트 x2 4와트 x2; 5와트 x2 10와트 x2; 20와트 x2 |
|
| 의사소통 방식 | 교차 연결을 통한 분산형 P2P, P2MP 및 MP2MP 통신, 동적 라우팅 및 멀티 홉 릴레이를 통한 소규모(8노드 이내) MESH 네트워킹 지원 | |
| 단일 홉 지연 | 평균 6ms(단방향, 20MHz BW) | |
| 암호화 | DES, AES128/256(SM4/SNOW3G/ZUC 옵션, 칩/TF 카드 암호화 맞춤형 또는 외부 암호화 기계) | |
| 방해 전파 방지 모드 | 수동 스펙트럼 스캐닝 채널 선택, 전대역 강화 지능형 주파수 선택(스펙트럼 인식)/전대역 적응형 주파수 호핑/로밍 모드 옵션 | |
|
현지의/ 원격 관리 |
작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타 매개변수 설정, 스펙트럼 스캐닝, 네트워크 토폴로지의 실시간 표시 및 통계 기록, 링크 전계 강도 신호 대 잡음비, 업로드 및 다운로드 트래픽, 노드 거리, BD/GPS(GNSS) 포지셔닝 전자 지도, 온도/전압/방해 모니터링, 소프트웨어 업그레이드(원격 무음 및 깨우기 옵션) | |
| 기타 | 부팅 시간은 28초 미만이고 네트워크 액세스/업데이트/전환 시간은 1초 미만입니다. 네트워크 크기는 8개 노드 미만이고 3개 홉에 대한 총 대역폭 손실은 70% 미만입니다. ±6kHz 주파수 편차의 도플러 주파수 편이에 적응하는 자동 반송파 추적, 시속 7200킬로미터(마하 6, 초당 2000미터) 이상의 속도에서 이동 통신을 지원합니다. |
|
| 밴드(300M-6GHz 사용자 정의 가능. 단일 대역에서 2T2R의 동일한 주파수 또는 다른 주파수 또는 이중 대역 선택 가능/스마트 변경에서 1T2R) | ||
| 밴드 | 주파수 범위 | |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz | |
| L 밴드 | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| S밴드 | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| C밴드 | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (참고: RF 전력, 크기, 무게는 다릅니다) | ||
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz | |
| 환경 | ||
| 작동 온도 | -40°C ~+80°C | |
| 보호 수준 | IP66(맞춤형 IP67/IP68) | |
| 기계 | ||
| 크기/무게 |

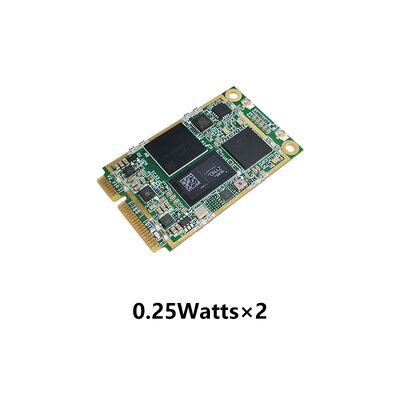

5.1x3.0x0.6cm/11g, 0.25Watts×2, DDL-나노 |
|
| 설치 | 장착 구멍 4개 | |
| 힘 | ||
| 공급 전압 |
3.5-5V DC, 0.25와트 x2 |
|
| 소비전력 |
작동 1-2A/대기 0.5-1A@3.5-5V, 0.25Watts×2 |
|
| 전원 선택 | 메인 케이블에 의한 전원 공급 | |
| 인터페이스 | ||
| 기본 인터페이스 | 2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 이더넷 100/1000BaseT, RS232, DC 입력. TTL(UART), SBUS 및 Bluetooth 1.2-230.4Kbps, Wi-Fi 액세스 포인트 및 BD/GPS(GNSS)를 사용할 수 있습니다. 이더넷 및 직렬 포트를 통한 투명한 전송과 MAVLink를 포함한 모든 통신 프로토콜을 지원합니다. 선택 가능한 서비스 우선순위 | |
| 네트워크 확장 옵션 | 공용망 라우팅/4G LTE, WB-NB 통합, Fiber, 위성 | |
| 비디오 확장 옵션 | 낮은 지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 | |
| 전원 표시기 | 녹색으로 켜져 있음 - 전원이 켜져 있음 | |
| 링크 상태 표시기 | 빨간색으로 켜져 있음 - 네트워크가 연결되지 않음 빨간색으로 깜박임 - 네트워크 시작/연결되지 않음 녹색으로 켜져 있음 - 네트워크가 연결되어 있음 |
|
| RSSI 링크 표시기 | 녹색으로 켜져 있음 - 링크 품질이 우수함 파란색으로 켜져 있음 - 링크 품질이 좋음 노란색으로 켜져 있음 - 링크 품질이 중간입니다. 보라색으로 켜져 있음 - 링크 품질이 약간 나쁨 빨간색으로 켜져 있음 - 링크 품질이 좋지 않음 꺼짐 - 링크가 중단되었습니다. |
|
| 관리 인터페이스/ 제어 인터페이스 |
웹 기반 네트워크 관리/GUI, 보조 개발 인터페이스용 API/SNMP | |
