제품 상세 정보:
|
| 종류: | 차량 | ||
|---|---|---|---|
| 강조하다: | NBMesh cofdm 무선 비디오 송신기,20W cofdm 무선 비디오 송신기,OEM cofdm 비디오 송신기 |
||

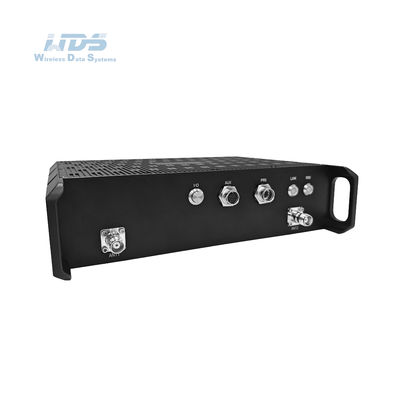

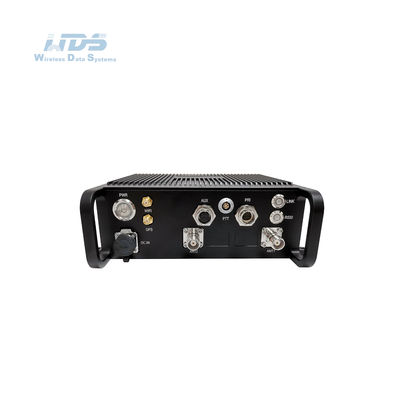

NBMesh 차량&선용 차량
NBMesh 시리즈 좁은 대역 Mesh 라디오/모듈은 서비스 비율이 높지 않고 전송 거리가 길어지는 분산 네트워크 시나리오에 적합합니다.그리고 전송 범위는 멀티 홉 릴레이를 기반으로 합니다.토폴로지는 여러 개의 유통 노드들로 구성된 멀티 홉 네트워크입니다. 구조는 컴팩트하고 가볍고 단일 보드 디자인입니다.사용자들이 다양한 유형의 터미널 장비에 통합하기 편리합니다., 안정적이고 신뢰할 수 있는 장거리 네트워크 데이터 전송을 실현하기 위해
차량 및 선박용 라디오 사양
| SDR 플랫폼, 파동 형태 | 9363 또는 9361+7Z020, 모바일 네트워크 MANET |
| MIMO 기술 | 시공간 코딩, 다양성 수신, TX/RX 빔 형성 |
| 빈도 (70M-6GHz 커스터마이징) | UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / L 밴드 (1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1)8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) / S 밴드 ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) / C 밴드 (4.4-5.0/5.25-5)85, 4.2-5.2/5.5-6.0*GHz) |
| 채널 대역폭 | 250k/500k/1MHz (두 개의 안테나) |
| 감수성 | -117dBm@250KHz |
| 변조 모드 | BPSK/QPSK/16QAM (응용성), OFDM (두 개의 안테나) |
| 항공기 데이터 속도 | 50-250kbps@250kHz ((두 개의 안테나) 125-500kbps@500kHz (두 개의 안테나) 250-1000kbps@1MHz (두 개의 안테나) |
| 다중 접속 모드 | CSMA/TDMA |
| RF 채널 | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| 전력을 전송 | 4 ((5)/10/20/40 ((50) 와트 ((두 개의 안테나) |
| 싱글 홉 통신 거리 | 30-100km (LOS), 1-30km (도시 지역) |
| 작업 모드 | 포인트에서 포인트/포인트에서 멀티포인트/ 멀티포인트에서 멀티포인트, 동적 라우팅/ 멀티홉 릴레이, 스타/라인/네트워크/하이브리드 |
| 커넥터 | 일련 포트 (점에서점으로 양방향,점에서점으로 여러방향) / 네트워크 포트 (일방송, 다방송, 방송) / 음성, 위치 (방송) |
| 단일 점프 지연 | 평균 7mS (1MHz BW) |
| 암호화 | DES, AES128/256, SNOW3G/ZUC 선택, 칩/TF 카드 암호화 사용자 지정 또는 외부 암호화 기계 |
| 방해 방지 모드 | 수동 스펙트럼 스캔 채널 선택, 전 대역 강화 지능형 주파수 선택 (전대 인식) / 전 대역 적응 주파수 점프 FHSS/로밍 모드 선택적 |
| 지역/원격 관리 | 작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타 매개 변수 설정, 스펙트럼 스캔, 실시간 표시 및 네트워크 토폴로지 통계 기록연결 필드 강도 신호/소음 비율, 트래픽 업로드 및 다운로드, 노드 거리, GPS/베이두 전자 지도, 온도/전압/장애 모니터링, 소프트웨어 업그레이드. 원격 침묵 및 깨어 선택 |
| 다른 것 | 시작 시간은 28초 미만이고 네트워크 접속/ 업데이트/ 전환 시간은 1초 미만입니다. 단일 시스템의 사용자 용량 (256 노드 이상) 및 메쉬 네트워크의 호프 수 (데이터 15+ 호프, 음성 10+ 호프, 비디오 8+ 호프) 에 제한이 없습니다.3개 이상의 홉에 대한 전체 전송률 손실은 70% 미만입니다.. 자동 운반자 추적, ± 6kHz 주파수 오프셋의 도플러 주파수 오차에 적응, 시속 7200 킬로미터 (6Mach, 초당 2000 미터) 이상의 속도로 이동 통신을 지원합니다. |
| 네트워크 크기/ 멀티 홉 능력 | 단일 네트워크 256 노드/15 호프 이상 |
| 작동 온도 | -40°C ~ +80°C |
| 보호 수준 | IP66, IP67/IP68 사용자 정의 |
| 전압/ 전력 소비 | 12-36VDC/운동 1-2A/스탠드바이 0.5-0.7A@12V, 2/4 ((5) 와트 x2 18-32VDC/운동 3-6A/스탠드바이 0.7-0.9A@16.8V, 10Watt x2 18-32VDC/운동 6-7A/스탠드바이 0.7-0.9A@20V, 20/40 ((50) 와트 x2 |
| 전력 선택 | 트위스트 잠금 배터리 또는 주 케이블로 전원 공급 |

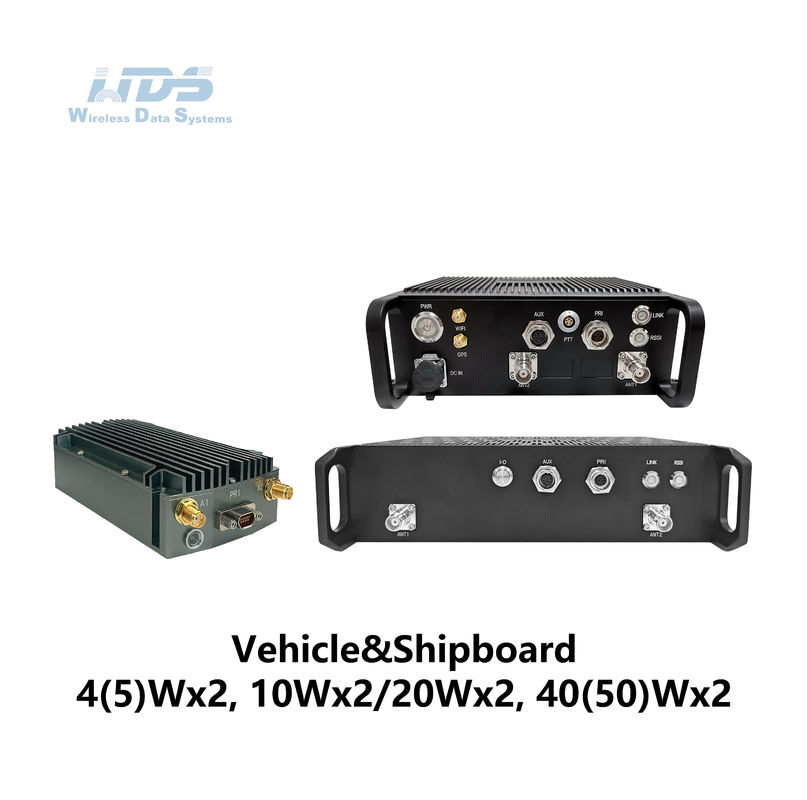

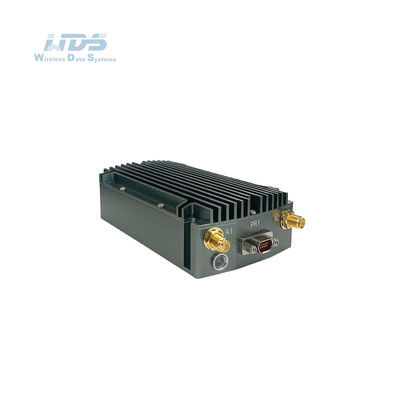

| 크기/중량 | 11.7x6.2x3.2cm/279g, 4(5)Wx2 듀얼 안테나 차량 및 선박 19.1x18.6x6.3cm/2.16kg, 10/20Wx2 듀얼 안테나 차량 및 선박 25.8x21.3x6.5cm/3.95kg, 40(50)Wx2 듀얼 안테나 차량 및 선박 |
| 설치/색 | 4 마운팅 홀/검은, 철 회색, 군대 녹색 선택 |
| 기본 인터페이스 | 2xTNC RF, 1-3xRJ45 이더넷 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC 입력 |
| 말을 하기 위해 밀어/ 보조 인터페이스 | MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| 네트워크 확장 옵션 | 공공 네트워크 라우팅/4G LTE, WB-NB 통합, 섬유, 위성 |
| 비디오 확장 옵션 | 낮은 지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| 링크 상태 표시기 | 고정 빨간색 - 네트워크는 연결되지 않습니다 빨간색으로 깜박이는 것 - 시작/네트워크에 연결되지 않은 것 고정 녹색 - 네트워크 연결 |
| RSSI 링크 표시기 | 튼튼한 녹색 - 링크 품질이 훌륭합니다 안정적인 파란색 - 링크 품질이 좋습니다 정지 노란색 - 링크 품질은 중간입니다 정규 보라색 - 링크 품질은 약간 더 나빠 고정된 빨간색 - 링크 품질이 좋지 않거나 링크가 다운되었습니다 |
관리 인터페이스/ 제어 인터페이스 | 웹 기반 네트워크 관리/GUI, 2차 개발 인터페이스 API/SNMP |
스타 네트워크 토폴로지 I 스타 네트워크 토폴로지 II 스타 네트워크 토폴로지 III
