제품 상세 정보:
|
| 종류: | 소형컴퓨터 | 안전: | AES 암호화 |
|---|---|---|---|
| 네트워크 토폴로지: | 망사 | 간섭 저항: | 힘 |
| 자료 비율: | 최고 1Gbps | 주파수대: | 2.4GHz/5GHz |
| 노드 수: | 최대 1000 | 백홀 연결: | 유선인 무선 / |
| 실내 사용: | 그래요 | 전원 공급: | 포 (파워 오브 이더넷) |
| 적용 범위: | 최대 500미터 | 확장성: | 확장성이 뛰어남 |
| 실외 사용: | 그래요 | 작동 온도: | 70' Ｃ에 대한 -40' Ｃ |
| 매니지먼트: | 클라우드 기반 | ||
| 강조하다: | SMARTMESH 오프DM 비디오 송신기,라디오 오프DM 비디오 송신기,차량 스마트 메시 차량 라디오 |
||
| 일반 | |
| SDR 플랫폼, 파형 | 9363 또는 9361+7Z020, 모바일 네트워크 MANET |
| MIMO 기술 | 시공간 코딩, 수신 다양성, TX/RX 빔포밍 |
| 수신 감도 | -103dBm@5MHz BW |
| 채널 대역폭 | 1.25/2.5/5/10/20MHz 설정; 서로 다른 채널 대역폭으로 전송 및 수신을 지원하여 혼합 광대역 및 협대역을 구현합니다. |
| 데이터 속도 | 1-70Mbps(20MHz BW) 적응형, QoS |
| 변조 모드 | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM 적응형(고정 설정 옵션) |
| RF 출력 전력 (TPC 지원, 전송 전력 제어, 1dBm 조정 가능) |
10Watts×2 20Watts×2 40(50)Watts x2 |
| 단일 홉 통신 거리 |
100-300 KM (LOS), 1-30 KM (도시 지역) |
| 모드 | 분산형 무중심 점대점/점대다점/다대다점, 동적 라우팅의 레이어 2 또는 3, 멀티 홉 릴레이, 스타/라인/네트워크/하이브리드 |
| 단일 홉 지연 | 평균 10mS(20MHz BW) |
| 암호화 | DES, AES128/256, SNOW3G/ZUC 선택 사항, 칩/TF 카드 암호화 사용자 정의 |
| 간섭 방지 모드 | 수동 스펙트럼 스캔 채널 선택/전 대역 향상된 지능형 주파수 선택(스펙트럼 인식)/전 대역 적응형 주파수 도약 FHSS/로밍 모드, 다단계 간섭 방지 |
| 로컬/원격 관리 | 작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타 매개변수 설정, 스펙트럼 스캔, 네트워크 토폴로지, 링크 필드 강도 신호 대 잡음비의 실시간 표시 및 통계 기록, 업로드 및 다운로드 트래픽, 노드 거리, GPS/BD/GLONASS 위치 전자 지도, 온도/전압/간섭 모니터링, 소프트웨어 업그레이드. 원격 침묵 및 깨우기 선택 사항 |
| 기타 | 시작 시간은 28초 미만이며, 네트워크 접속/업데이트/전환 시간은 1초 미만입니다. 단일 시스템의 사용자 용량(256개 이상의 노드) 및 메시 네트워크의 홉 수에는 제한이 없습니다(데이터 15+ 홉, 음성 10+ 홉, 비디오 8+ 홉). 3홉 이상에 대한 총 대역폭 손실은 70% 미만입니다. 자동 캐리어 추적, ±6kHz 주파수 오프셋의 도플러 주파수 편차에 적응, 시속 7200킬로미터 이상(6 Mach, 초당 2000미터)의 이동 통신을 지원합니다. |
| 대역(300M-6GHz/Uper C-X-Ku 사용자 정의 가능. TDD의 동일 주파수 또는 다른 주파수, 단일 대역에서 2T2R) | |
| BAND | 주파수 범위 |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| L 밴드 | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz |
| S 밴드 | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| C 밴드 | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| (참고: RF 전력, 치수, 무게는 다릅니다) | |
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| 환경 | |
| 작동 온도 | -40ºC ~+80ºC |
| 보호 수준 | IP66, IP67/IP68 사용자 정의 |
| 기계적 | |

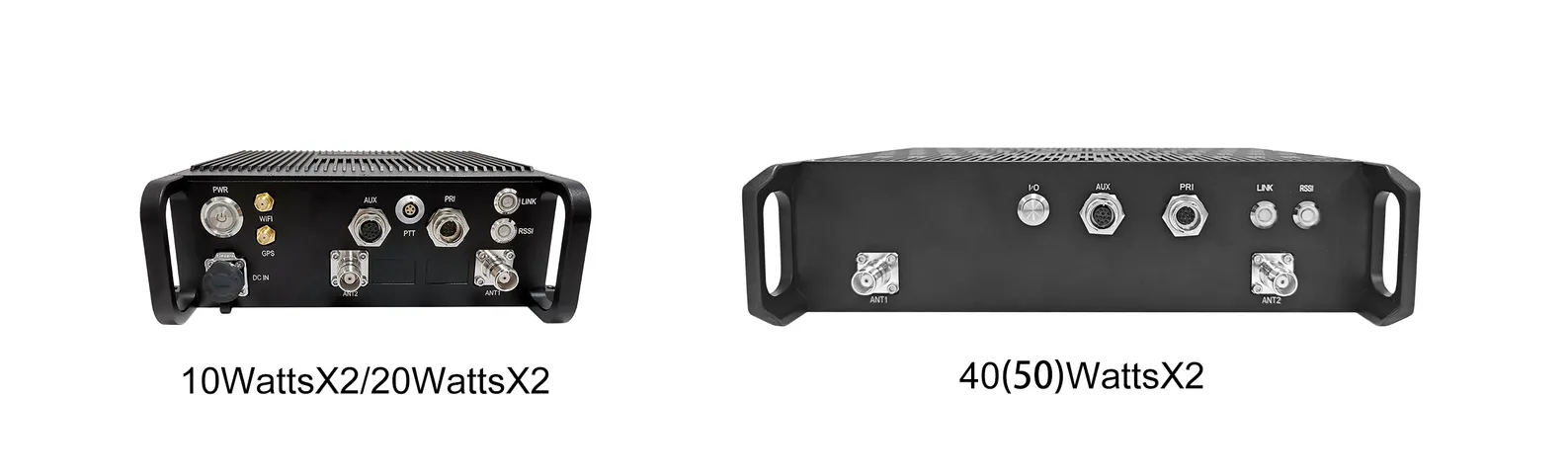

| 크기/무게 | 19.1x16.1x6.5cm/1.58kg, 10Watts×2/20Watts×2 25.8x21.3x6.5cm/3.95kg, 40(50)Watts×2 |
| 설치/색상 | 4개의 장착 구멍/검정색, 철 회색, 군용 녹색 선택 사항 |
| 전원 | |
| 공급 전압 | 18-32VDC |
| 전력 소비 | 작동 3-6A/대기 0.7-0.9A@16.8V, 10Watts×2 작동 6-7A/대기 0.7-0.9A@20V, 20Watts×2/40(50)Watts×2 |
| 전원 선택 | 메인 케이블로 전원 공급 |
| 인터페이스 | |
| 기본 인터페이스 | 2xTNC RF, 1-3xRJ45 이더넷 100/1000BaseT, WiFi AP, GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC 입력 |
| 푸시 투 토크/ 보조 인터페이스 |
MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| 네트워크 확장 | 공용 네트워크 라우팅/4G LTE, WB-NB 통합, 광섬유, 위성 |
| 비디오 확장 | 저지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| 링크 상태 표시기 | 빨간색 고정 - 네트워크가 연결되지 않음 빨간색 깜박임 - 시작 중/네트워크에 연결되지 않음 녹색 고정 - 네트워크가 연결됨 녹색 깜박임 - 음성 PTT가 다운됨 |
| RSSI 링크 표시기 | 녹색 고정 - 링크 품질이 우수함 파란색 고정 - 링크 품질이 좋음 노란색 고정 - 링크 품질이 보통임 보라색 고정 - 링크 품질이 약간 나쁨 빨간색 고정 - 링크 품질이 나쁘거나 링크가 다운됨 |
| 관리 인터페이스/ 제어 인터페이스 |
웹 기반 네트워크 관리/GUI, API 2차 개발 인터페이스/SNMP |
