제품 상세 정보:
|
| 종류: | 소형컴퓨터 | ||
|---|---|---|---|
| 강조하다: | ODM 스마트 메시 휴대용 라디오,RF SmartMesh 휴대용 라디오,ODM RF 메시 네트워크 |
||
스마트 메시 무선 광대역 메시의 주요 특징:
RF 성능:
네트워크 성능:
다른 것:

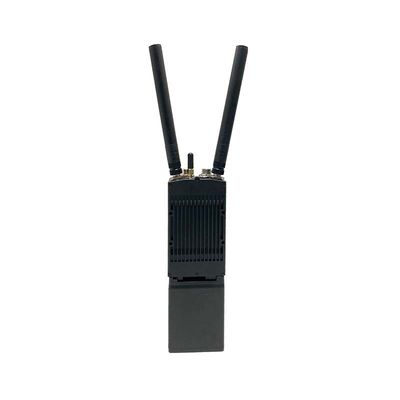

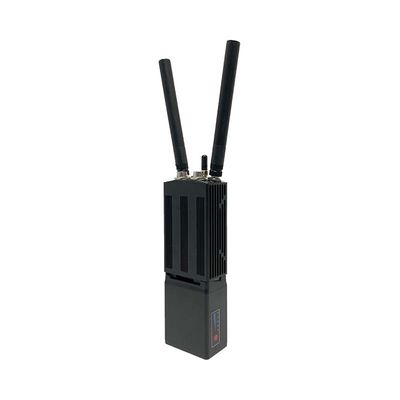

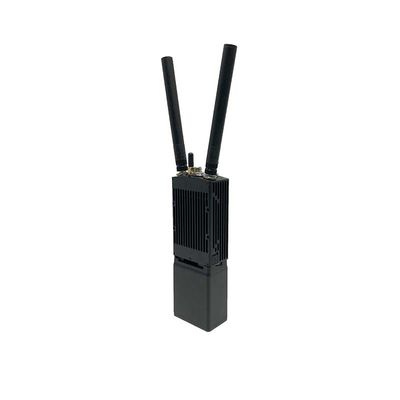

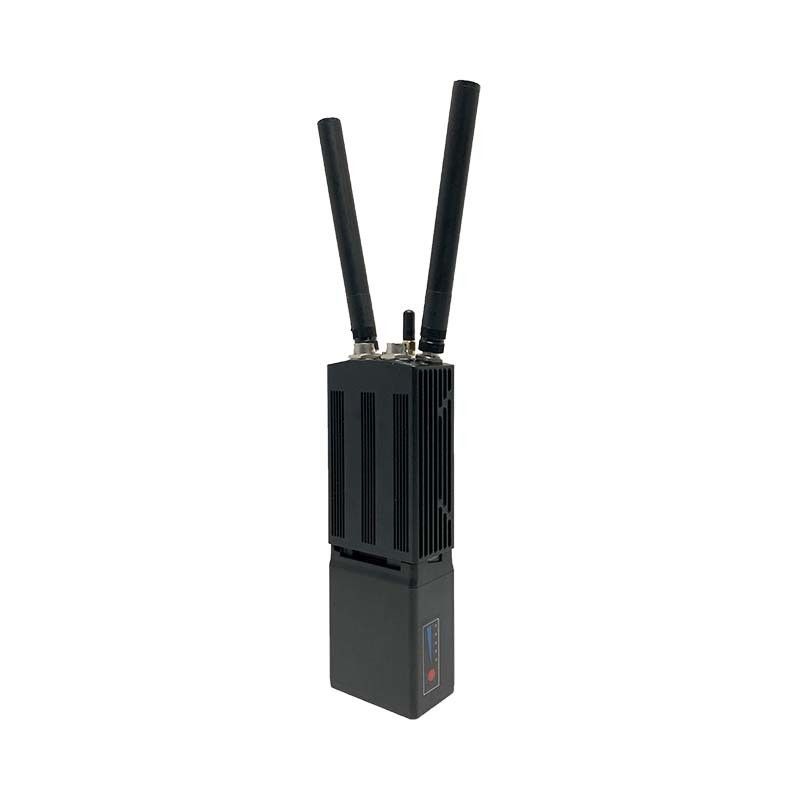

휴대용 라디오 사양
| 일반 | |
| SDR 플랫폼, 파동 형태 | 9363 또는 9361+7Z020, 모바일 네트워크 MANET |
| MIMO 기술 | 시공간 코딩, 다양성 수신, TX/RX 빔 형성 |
| 감수성 을 가지십시오 | -103dBm@5MHz BW |
| 채널 대역폭 | 1.25/2.5/5/10/20MHz 설정; 다양한 채널 대역폭으로 송신 및 수신을 지원하여 혼합 광대역 및 좁은 대역을 달성합니다. |
| 데이터 비율 | 1-70Mbps ((20MHz BW) 적응력, QoS |
| 변조 모드 | TD-COFDM, BPSK/QPSK/16QAM/64QAM 적응 (설정 설정 선택) |
|
RF 출력 (TPC 지원, 전송 전력 제어, 1dBm 조절) |
0.5와트 x2 1와트 x2 2와트 x2 4와트 x2 |
|
싱글 홉 통신 거리 |
100-300 KM (LOS), 1-30 KM (도시 지역) |
| 모드 | 분산 중심이 없는 포인트-투-포인트/포인트-투-멀티포인트/멀티포인트-투-멀티포인트,다이나믹 라우팅의 2층 또는 3층,멀티-호프 릴레이,스타/라인/네트워크/하이브리드 |
| 단일 점프 지연 | 평균 10mS (20MHz BW) |
| 암호화 | DES, AES128/256, SM4, SNOW3G/ZUC 선택, 칩/TF 카드 암호화 사용자 지정 또는 외부 암호화 기계 |
| 방해 방지 모드 | 수동 스펙트럼 스캔 채널 선택/전역 향상된 지능형 주파수 선택 (전역 인식) /전역 적응 주파수 점프 FHSS/로밍 모드, 다단계 반 간섭 |
|
지역/ 원격 관리 |
작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타 매개 변수 설정, 스펙트럼 스캔, 실시간 표시 및 네트워크 토폴로지 통계 기록연결 필드 강도 신호/소음 비율, 트래픽 업로드 및 다운로드, 노드 거리, GPS/BD/GLONASS 위치 전자 지도, 온도/전압/장애 모니터링, 소프트웨어 업그레이드. 원격 침묵 및 깨어 선택 |
| 다른 것 |
시작 시간은 28초 미만이고 네트워크 접속/ 업데이트/ 전환 시간은 1초 미만입니다. 단일 시스템의 사용자 용량 (256 노드 이상) 및 메쉬 네트워크의 홉의 수 (데이터 15+ 홉, 음성 10+ 홉, 비디오 8+ 홉) 에 제한이 없습니다.3번 이상의 홉의 전체 대역폭 손실은 70% 미만입니다.자동 운반자 추적, ± 6kHz 주파수 오프셋의 도플러 주파수 오차에 적응, 시속 7200 킬로미터 (6 마하,초당 2000m) |
| 띠(300M-6GHz/Uper C-X-Ku 사용자 정의 가능. 같은 주파수 또는 다른 TDD 주파수, 단일 대역에서 2T2R) | |
| BAND | 주파수 범위 |
| UHF (MHz) | 430-550/570-700/800-950, 225-400/320-470* |
| L 대역 (GHz) | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| S 대역 (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.61.6-2.3/1.9-2.7* |
| C 대역 (GHz) | 40.4-5.0/5.25-5.854.2-5.2/5.5-6.0* |
| (기사: RF 전력, 차원, 무게는 다릅니다) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| 환경 | |
| 작동 온도 | -40°C ~ +80°C |
| 보호 수준 | IP66, IP67/IP68 사용자 정의 |
| 기계식 | |

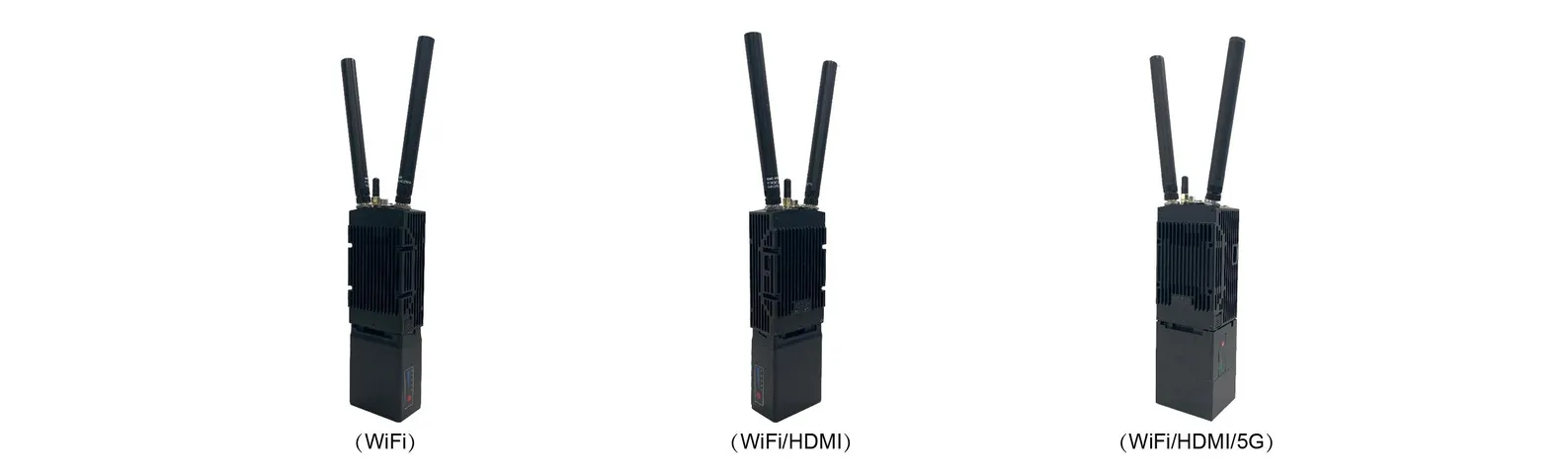

| 크기/중량 | 19.0x6.8x3.8cm/0.769kg (11.1V/77.7Wh 배터리 휴대용 라디오) 20.5x6.8x3.8cm/0.799kg (11.1V/77.7Wh 배터리 와이파이/HDMI 휴대용 라디오) 20.7x6.9x5.5cm/1.30kg (11.1V/77.7Wh 배터리 와이파이/HDMI/5G 휴대용 라디오) 15.7x6.5x3.2cm/0.482kg (몸에 착용) |
| 설치/색 | 4 마운팅 홀/검은, 철 회색, 군대 녹색 선택 |
| 힘 | |
| 공급 전압 | 9-32VDC (0.5W × 2) 9-39VDC (1W × 2) 12~36VDC (2W × 2/4W × 2) |
| 전력 소비 | 작동 0.3-0.5A/스탠드바이 0.2-0.3A@12V (0.5Watt×2) 동작 0.5-1A/스탠드바이 0.4-0.6A@12V (1W × 2) 작동 1-2A/스탠드바이 0.5-0.7A@12V (2W × 2) 작동 2-4A/스탠드바이 0.5A@12V (4W × 2) |
| 전력 선택 | 트위스트 잠금 배터리 또는 주 케이블로 전원 공급 |
| 배터리 | 114/77.7Wh에 10/6시간 |
| 인터페이스 | |
| 기본 인터페이스 | 2xTNC RF, 1-3xRJ45 이더넷 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC 입력 |
|
말을 하기 위해 밀어/ 보조 인터페이스 |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| 네트워크 확장 옵션 | 공공 네트워크 라우팅/4G LTE, WB-NB 통합, 섬유, 위성 |
| 비디오 확장 옵션 | 낮은 지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| 링크 상태 표시기 |
고정 빨간색 - 네트워크는 연결되지 않습니다 빨간색으로 깜박이는 것 - 시작/네트워크에 연결되지 않은 것 고정 녹색 - 네트워크 연결 초록색 깜박이는 - 음성 PTT는 다운 |
| RSSI 링크 표시기 |
튼튼한 녹색 - 링크 품질이 훌륭합니다 안정적인 파란색 - 링크 품질이 좋습니다 정지 노란색 - 링크 품질은 중간입니다 정규 보라색 - 링크 품질은 약간 더 나빠 고정된 빨간색 - 링크 품질이 좋지 않거나 링크가 다운되었습니다 |
|
관리 인터페이스/ 제어 인터페이스 |
웹 기반 네트워크 관리/GUI, 2차 개발 인터페이스 API/SNMP |

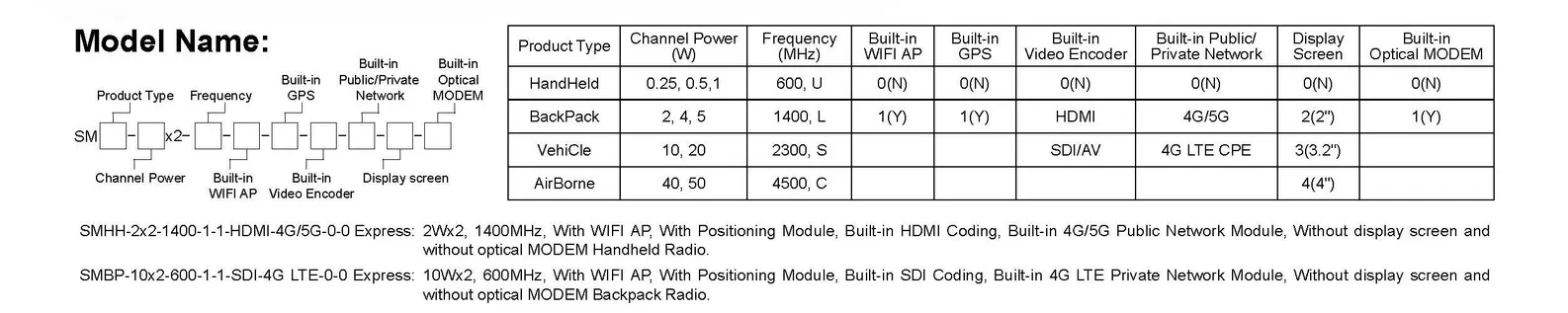

모델 이름:
