제품 상세 정보:
|
| 종류: | 기준 치수 | 전송 속도: | 70Mbps |
|---|---|---|---|
| 채널 대역폭: | 20/40/80MHz | 송신 전력: | 최대 23dBm |
| 강조하다: | 산업용 스탬프 모듈,메시 스탬프 모듈,데이터 전송 메시 모듈 |
||

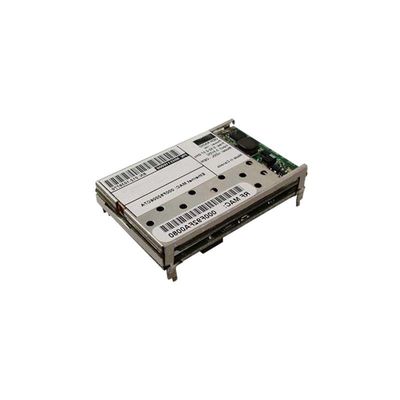

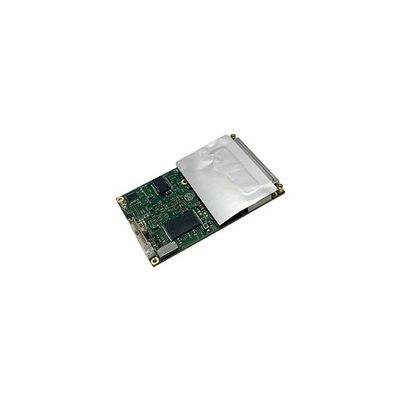

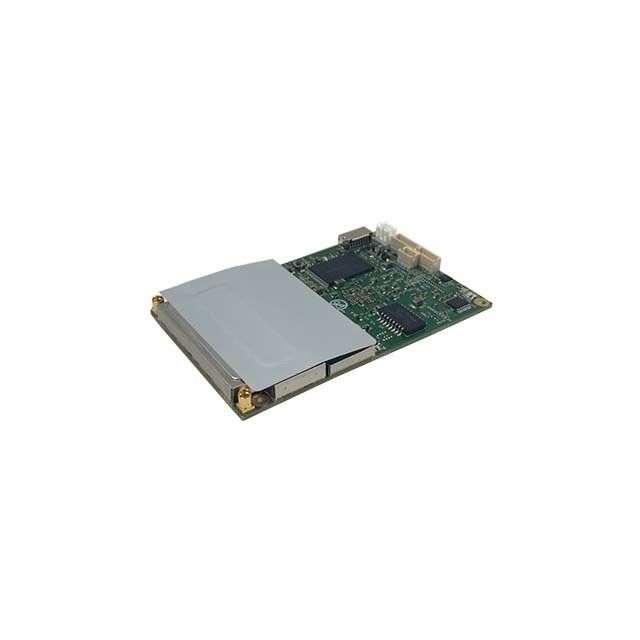

새로운 DDL 시리즈 무선 디지털 데이터 링크는 저비용의 장거리 비디오 및 데이터 전송 제품으로 작은 크기, 가벼운 무게, 2X2 MIMO, 완전한 기능 및 풍부한 주파수 대역을 갖추고 있습니다.2X2 MIMO와 함께 SDR 소프트웨어 정의 라디오 플랫폼에 기반한 DDL 시리즈, 그것은 빔 포밍, 최대 비율 결합 (MRC), 최대 확률 (ML) 알고리즘, 낮은 밀도 패리티 체크 (LDPC) 코딩을 채택합니다.지능형 주파수 선택 및 자율 주파수 점프 기술, 강력한 전파 성능과 강력한 방해 방지.
DDL 시리즈 데이터 링크 라디오는 초장거리, 낮은 지연, 양방향 다채널 네트워크 비디오 & 데이터 & 음성 통합 무선 전송을 제공합니다.세계 최고의 코드 모듈 물리 계층 파동 형태 기술 및 유연한 반 방해 및 무인 필드에 대한 안전한 암호화 디자인은 UAV에 대한 신뢰할 수있는 원격 데이터 링크에 적용됩니다., 헬리콥터, 로봇, 무인선, 무인 차량 및 특수 차량
애플리케이션 시스템은 주로 항공용 카메라와 지상용 컴퓨터와 필요한 액세서리 (전력 공급 장치,안테나 공급 시스템, 연결 라인 및 연결 장치 등).
이 시스템은 3개의 IP/HDMI/SDI/CVBS HD 비디오와 여러 개의 쌍방향 투명 데이터 (비행 제어/포드, 베이두/GPS, 음성 등) 를 동시에 전송할 수 있다.AES 암호화는 전송 보안을 보장합니다..
라디오 방송국 전송 전력은 최대 40W까지 도달 할 수 있으며 안정적이고 신뢰할 수있는 통신 링크를 제공합니다.
특징:
1400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz, 전송 전력은 변경 될 수 있습니다, NLOS 고속 모바일 전송을 지원합니다, 50km 이상의 공개 전송 거리가 있습니다.
2. 70Mbps 데이터 스트림, 적응적 동적 비트 할당 기술. 한 방향 4K, 다방향 1080P 또는 720P HD 비디오를 지원합니다.
33개의 시리즈 포트와 2개의 비디오 인터페이스가 동시에 실행되는데, 비행 컨트롤러, 음성, GPS 등 데이터를 비디오로 전송할 수 있습니다.
4-PtoP,PtoMP,MPtoMP 기술을 지원합니다.
5로컬 진단 인터페이스, 텔넷, 네트워크 관리 FTP를 통해 로컬 및 원격 무선 펌웨어 업데이트
6낮은 전력 소비, 작은 부피, 가벼운 구조,
사양
| 일반 | ||
| SDR 플랫폼, 파동 형태 | 9363 또는 9361+7Z020, 모바일 네트워크 MANET | |
| MIMO 기술 | 시공간 코딩, 다양성 수신, TX/RX 빔 형성 | |
| 감수성 을 가지십시오 | -103dBm@5MHz BW | |
| 채널 대역폭 | 1.25/2.5/5/10/20MHz 광대역, 250k/500k/1MHz 좁은 대역 설정 | |
| 데이터 비율 | 1-70Mbps ((20MHz BW) 광대역, 50-1000kbp 좁은 대역 적응, QoS | |
| 변조 모드 | TD-COFDM, BPSK/QPSK/16QAM/64QAM 어댑티브 (설정 설정 선택) | |
| RF 출력 (지원 TPC, 전송 전력 제어) |
0.25와트 x2 2와트 x2 20와트 x2 |
|
| 싱글 홉 통신 거리 |
100-300 KM (LOS), 1-30 KM (도시 지역) | |
| 의사소통 방법 | 크로스 커넥션으로 분산된 포인트-투-포인트, 포인트-투-많은 및 많은-대-많은 통신, 동적 라우팅 및 멀티-호프 릴레이로 소규모 (8 노드 내) MESH 네트워크를 지원 | |
| 단일 점프 지연 | 평균 10mS ((20MHz BW) | |
| 암호화 | DES, AES128/256, SNOW3G/ZUC 선택, 칩/TF 카드 암호화 사용자 지정 또는 외부 암호화 기계 | |
| 방해 방지 모드 | 수동 스펙트럼 스캔 채널 선택, 전폭 향상 지능형 주파수 선택 (전폭 인식) / 전폭 적응 주파수 점프 / 로밍 모드 선택 | |
|
지역/ 원격 관리 |
작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타 매개 변수 설정, 스펙트럼 스캔, 실시간 표시 및 네트워크 토폴로지 통계 기록연결 필드 강도 신호/소음 비율, 트래픽 업로드 및 다운로드, 노드 거리, GPS/베이두 전자 지도, 온도/전압/장애 모니터링, 소프트웨어 업그레이드. 원격 침묵 및 깨어 선택 | |
| 다른 것 | 부팅 시간은 28초 미만이고 네트워크 접속/ 업데이트/ 전환 시간은 1초 미만입니다. 네트워크 크기는 8개의 노드 미만입니다. 자동 통신기 추적, ±6kHz의 도플러 주파수 오차에 적응, 시속 7200km 이상의 이동 통신을 지원 (Mach 6,초당 2000m). |
|
| 띠(300M-6GHz 커스터마이징 가능. 단일 대역에서 2T2R의 동일한 주파수 또는 다른 주파수, 또는 2 대역에서 1T2R 선택 가능한 / 스마트 변경) | ||
| BAND | 주파수 범위 | |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz | |
| L 밴드 | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-18, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| S 밴드 | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| C 밴드 | 40.4-5.0/5.25-5.854.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (기사: RF 전력, 차원, 무게는 다릅니다) | ||
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz | |
| 환경 | ||
| 작동 온도 | -40oC ~ +80oC | |
| 보호 수준 | IP66, IP67/IP68 사용자 정의 | |
| 기계식 | ||

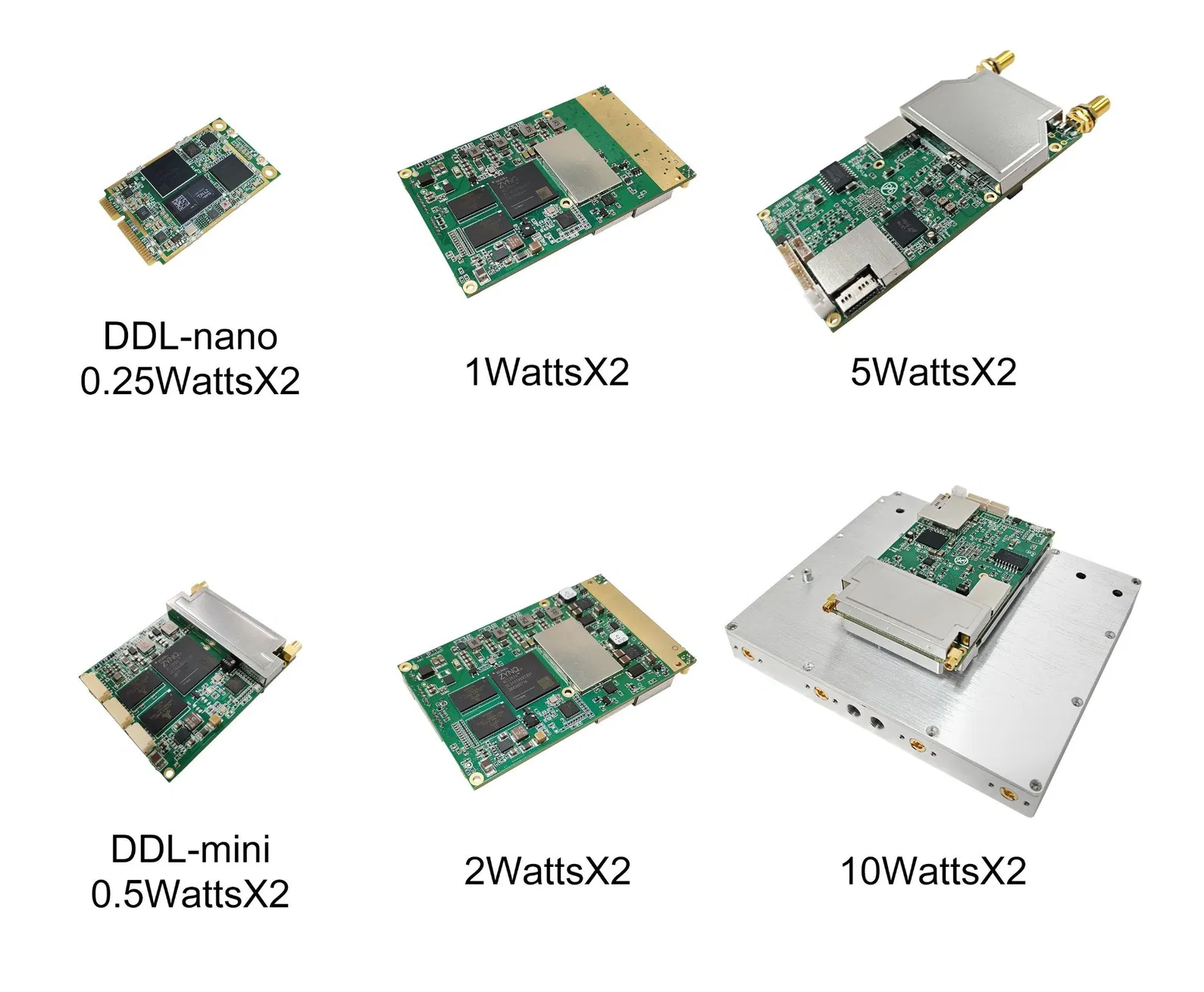

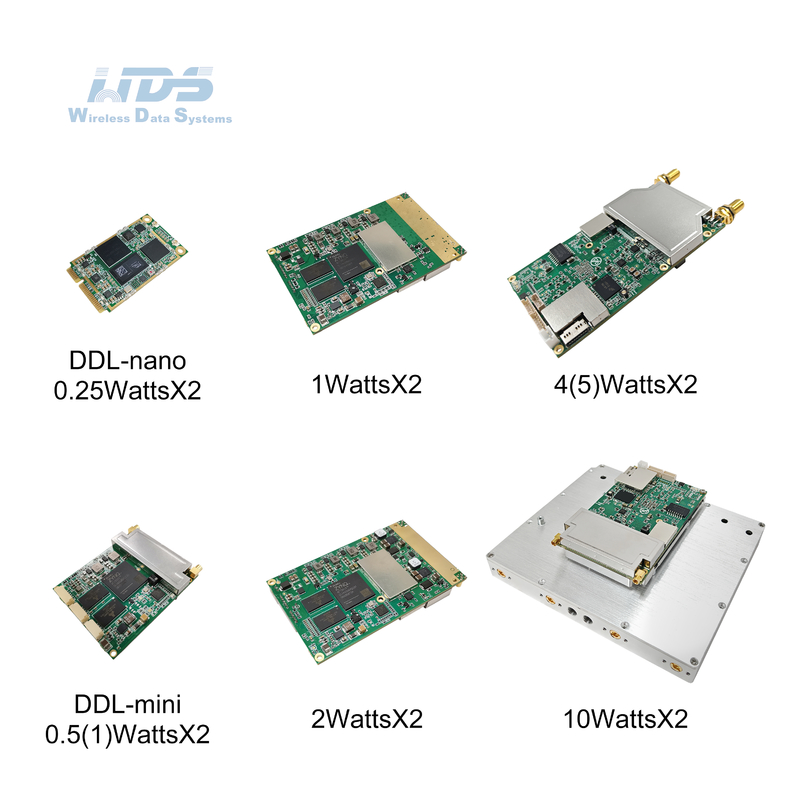

| 크기/중량 |
5.1x3.0x0.6cm/11g, 0.25Watt x2 모듈, DDL-나노 |
|
| 설치/색 | 4 마운팅 홀/검은, 철 회색, 군대 녹색 선택 | |
| 힘 | ||
| 공급 전압 |
30.5-5VDC, 0.25Watt x2, DDL-나노 |
|
| 전력 소비 |
동작 1-2A/스탠드바이 0.5-1A@3.5-5V, 0.25Watt x2, DDL-나노 |
|
| 전력 선택 | 주 케이블로 전원 공급 | |
| 인터페이스 | ||
| 기본 인터페이스 | 2xTNC RF, 1-3xRJ45 이더넷 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC 입력 | |
| 말을 하기 위해 밀어/ 보조 인터페이스 |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG | |
| 네트워크 확장 옵션 | 공공 네트워크 라우팅/4G LTE, WB-NB 통합, 섬유, 위성 | |
| 비디오 확장 옵션 | 낮은 지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 | |
| 링크 상태 표시기 | 고정 빨간색 - 네트워크는 연결되지 않습니다 빨간색으로 깜박이는 것 - 시작/네트워크에 연결되지 않은 것 고정 녹색 - 네트워크 연결 초록색 깜박이는 - 음성 PTT는 다운 |
|
| RSSI 링크 표시기 | 튼튼한 녹색 - 링크 품질이 훌륭합니다 안정적인 파란색 - 링크 품질이 좋습니다 정지 노란색 - 링크 품질은 중간입니다 정규 보라색 - 링크 품질은 약간 더 나빠 고정된 빨간색 - 링크 품질이 좋지 않거나 링크가 다운되었습니다 |
|
| 관리 인터페이스/ 제어 인터페이스 |
웹 기반 네트워크 관리/GUI, 2차 개발 인터페이스 API/SNMP | |

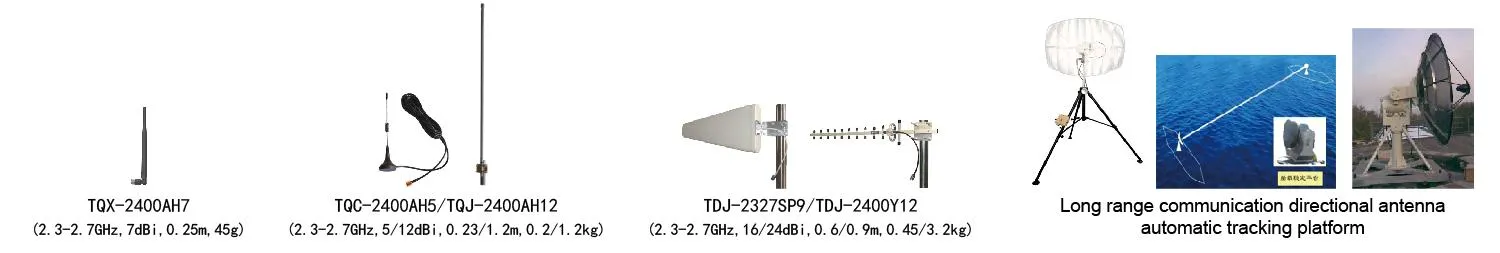

스틱 안테나, 차량에 장착된 안테나, 전방향 고강도 안테나, 방향성 고강도 안테나, 장거리 통신 방향성 안테나 자동 추적 플랫폼
