제품 상세 정보:
|
| 유형: | 차량용 | 암호화: | DES, AES128/256(SM4/SNOW3G/ZUC 옵션, 칩/TF 카드 암호화 맞춤형 또는 외부 암호화 기계) |
|---|---|---|---|
| 채널 대역폭: | 1.25/2.5/5/10/20MHz 광대역, 250k/500k/1MHz 협대역 설정 | 데이터 속도: | 1~70Mbps(20MHz BW) 광대역, 50~1000kbps 협대역 적응형, QoS |
| 작동 온도: | -40°C ~+80°C | 보호 수준: | IP66(맞춤형 IP67/IP68) |
| VHF/UHF(MHz): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | L 대역(GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S대역(GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | C 대역(GHz): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| 강조하다: | DDLmesh 무선 메시,초장거리 데이터 링크,멀티 채널 데이터 링크 |
||
새로운 DDLmesh 시리즈 무선 디지털 데이터 링크는 소형, 경량, 2x2 MIMO, 완벽한 기능 및 풍부한 주파수 대역을 갖춘 저비용 장거리 비디오 및 데이터 전송 제품입니다. SDR 소프트웨어 정의 무선 플랫폼을 기반으로 하는 DDLmesh 시리즈는 2x2 MIMO를 기반으로 하며, 빔포밍, 최대 비율 결합(MRC), 최대 우도(ML) 알고리즘, 저밀도 패리티 검사(LDPC) 코딩, 지능형 주파수 선택 및 자율 주파수 도약 기술을 채택하여 강력한 무선 주파수 성능과 강력한 간섭 방지 기능을 제공합니다.
DDLmesh 시리즈 데이터 링크 무선은 초장거리, 저지연, 양방향 멀티 채널 네트워크 비디오, 데이터, 음성 통합 무선 전송을 제공합니다. 무인 분야를 위한 세계 최고의 코드 변조 물리 계층 파형 기술과 유연한 간섭 방지 및 보안 암호화 설계가 UAV, 헬리콥터, 로봇, 무인 선박, 무인 차량 및 특수 차량을 위한 안정적인 원격 데이터 링크에 적용됩니다.
응용 시스템은 주로 기내 카메라가 장착된 기내 무선 장치와 지상 컴퓨터가 장착된 지상 무선 장치, 그리고 필요한 액세서리(전원 공급 장치, 안테나 급전 시스템, 연결 라인 및 커넥터 등)로 구성됩니다.
이 시스템은 세 개의 IP/HDMI/SDI/CVBS HD 비디오와 여러 양방향 투명 데이터(예: 비행 제어/포드, BD/GPS, 음성 등)를 동시에 전송할 수 있습니다. AES 암호화는 전송 보안을 보장합니다.
스테이션의 무선 전송 전력은 최대 40W에 도달하여 안정적이고 신뢰할 수 있는 통신 링크를 제공합니다.
특징:
> 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz, 전송 전력 변경 가능, NLOS 고속 이동 전송 지원, 50km 이상 개방 전송 거리.
> 70Mbps 데이터 스트림, 적응형 동적 비트 할당 기술. 단방향 4K, 다중 방식 1080P 또는 720P HD 비디오 지원.
> 3개의 직렬 포트와 2개의 비디오 인터페이스가 동시에 실행되며, 비행 컨트롤러, 음성, BD/GPS 및 기타 데이터를 비디오와 함께 전송할 수 있습니다.
> P2P, P2MP, MP2MP 기술 지원, 센터리스 또는 마스터/슬레이브 없음. VLAN 지원.
> 로컬 진단 인터페이스, 텔넷, 네트워크 관리. FTP를 통한 로컬 및 원격 무선 펌웨어 업데이트.
> 낮은 전력 소비. 소형, 경량 구조, UAV용 바디 빌딩.
사양
| 일반 | ||
| SDR 플랫폼, 파형 | 9363 또는 9361+7Z020, 모바일 네트워크 MANET | |
| MIMO 기술 | 시공간 코딩, 수신 다이버시티, TX/RX 빔포밍 | |
| 수신 감도 | -103dBm@5MHz BW, -117dBm@250KHz | |
| 채널 대역폭 | 1.25/2.5/5/10/20MHz 광대역, 250k/500k/1MHz 협대역 설정 | |
| 데이터 속도 | 1-70Mbps(20MHz BW) 광대역, 50-1000kbps 협대역 적응형, QoS | |
| 변조 모드 | TD-COFDM, BPSK/QPSK/16QAM/64QAM 적응형(고정 설정 옵션) | |
| RF 출력 전력 (TPC 지원, 전송 전력 제어) |

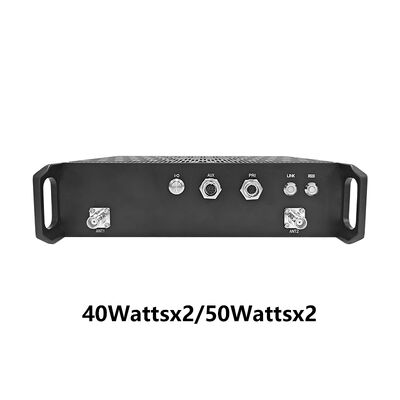

10Watts×2/20Watts×2 40Watts×2/50Watts×2 150Watts×2/250Watts×2 (맞춤형) |
|
| 통신 모드 | 교차 연결을 통한 분산 P2P, P2MP 및 MP2MP 통신, 동적 라우팅 및 멀티 홉 릴레이를 사용하여 소규모(8개 노드 이내) MESH 네트워킹 지원 | |
| 단일 홉 지연 | 평균 6ms(단방향, 20MHz BW) | |
| 암호화 | DES, AES128/256 (SM4/SNOW3G/ZUC 옵션, 칩/TF 카드 암호화 맞춤형 또는 외부 암호화 장치) | |
| 간섭 방지 모드 | 수동 스펙트럼 스캔 채널 선택, 전체 대역 향상된 지능형 주파수 선택(스펙트럼 인식)/전체 대역 적응형 주파수 도약/로밍 모드 옵션 | |
|
로컬/ 원격 관리 |
작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타 매개변수 설정, 스펙트럼 스캔, 네트워크 토폴로지, 링크 필드 강도 신호 대 잡음비의 실시간 표시 및 통계 기록, 업로드 및 다운로드 트래픽, 노드 거리, BD/GPS(GNSS) 위치 전자 지도, 온도/전압/간섭 모니터링, 소프트웨어 업그레이드(원격 무음 및 깨우기 옵션) | |
| 기타 | 부팅 시간은 28초 미만이며, 네트워크 액세스/업데이트/전환 시간은 1초 미만입니다. 네트워크 크기는 8개 노드 미만이며, 3홉 이상의 총 대역폭 손실은 70% 미만입니다. 자동 반송파 추적, ±6kHz 주파수 편차의 도플러 주파수 이동에 적응, 시속 7200킬로미터 이상(마하 6, 초당 2000미터)의 이동 통신 지원 |
|

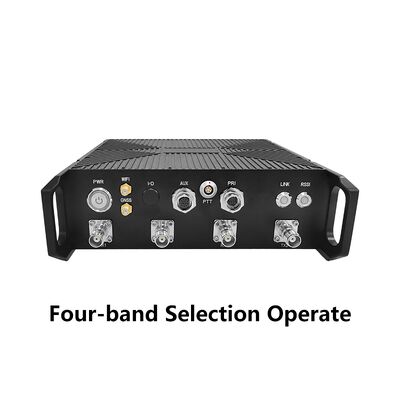

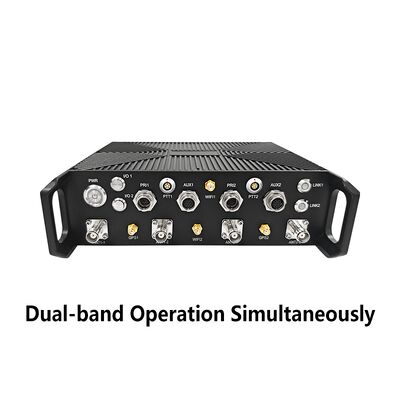

| 대역(300M-6GHz 맞춤형. 단일 대역에서 동일 주파수 또는 다른 주파수의 2T2R, 또는 듀얼 밴드에서 1T2R 선택 가능/스마트 변경) | ||
| BAND | 주파수 범위 | |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz | |
| L 밴드 | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| S 밴드 | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| C 밴드 | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (참고: RF 전력, 치수, 무게는 다릅니다) | ||
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz | |
| 환경 | ||
| 작동 온도 | -40ºC ~+80ºC | |
| 보호 수준 | IP66, IP67/IP68 맞춤형 | |
| 기계적 | ||
| 크기/무게 |

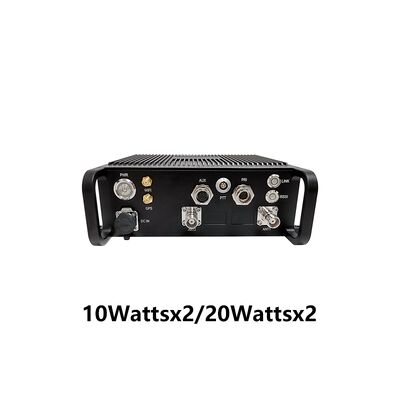

19.1x18.6x6.3cm/2.16kg, 10Watts×2/20Watts×2 |
|
| 색상 | 검정, 철 회색 (군용 녹색 옵션) | |
| 설치 | 4개의 장착 구멍, 이어 | |
| 전원 | ||
| 공급 전압 |
18-32V DC, 10Watts×2/20Watts×2 28-32V DC, 40Watts×2/50Watts×2 |
|
| 전력 소비 |
작동 3-6A/대기 0.7-0.9A@24V, 10Watts×2 작동 6-7A/대기 0.7-0.9A@24V, 20Watts×2 작동 22A/대기 0.4-1.6A@28-32V, 40Watts×2 작동 30A/대기 0.5-1.7A@28-32V, 50Watts×2 |
|
| 전원 선택 | 메인 케이블로 전원 공급 | |
| 인터페이스 | ||
| 기본 인터페이스 | 2xTNC/2xN RF RF, 1-2xRJ45 이더넷 100/1000BaseT, RS232, DC 입력. TTL(UART), SBUS 및 Bluetooth 1.2-230.4Kbps, Wi-Fi 액세스 포인트 및 BD/GPS(GNSS)를 사용할 수 있습니다. 이더넷 및 직렬 포트를 통한 투명 전송과 MAVLink를 포함한 모든 통신 프로토콜을 지원합니다. 서비스 우선 순위 선택 가능 | |
| 푸시 투 토크/보조 인터페이스 |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS | |
| 네트워크 확장 옵션 | 공용 네트워크 라우팅/4G LTE, WB-NB 통합, 광섬유, 위성 | |
| 비디오 확장 옵션 | 저지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 | |
| 링크 상태 표시기 | 빨간색 고정 - 네트워크가 연결되지 않음 빨간색 깜박임 - 시작 중/네트워크에 연결되지 않음 녹색 고정 - 네트워크가 연결됨 녹색 깜박임 - 푸시 투 토크가 눌러짐 |
|
| RSSI 링크 표시기 | 녹색 고정 - 링크 품질이 우수함 파란색 고정 - 링크 품질이 좋음 노란색 고정 - 링크 품질이 보통임 보라색 고정 - 링크 품질이 약간 나쁨 빨간색 고정 - 링크 품질이 나쁨 꺼짐 - 링크가 중단됨 |
|
| 관리 인터페이스/ 제어 인터페이스 |
웹 기반 네트워크 관리/GUI, 2차 개발 인터페이스용 API/SNMP | |
