제품 상세 정보:
|
| 종류: | 모듈/공중/손잡이 | ||
|---|---|---|---|
| 강조하다: | 4W cofdm 무선 비디오 송신기,Mimo cofdm 무선 비디오 송신기,4W 미모 모듈 |
||
모듈/공중/손잡이
NBMesh 시리즈 좁은 대역 Mesh 라디오/모듈은 서비스 비율이 높지 않고 전송 거리가 길어지는 분산 네트워크 시나리오에 적합합니다.그리고 전송 범위는 멀티 홉 릴레이를 기반으로 합니다.토폴로지는 여러 개의 유통 노드들로 구성된 멀티 홉 네트워크입니다. 구조는 컴팩트하고 가볍고 단일 보드 디자인입니다.사용자들이 다양한 유형의 터미널 장비에 통합하기 편리합니다., 안정적이고 신뢰할 수 있는 장거리 네트워크 데이터 전송을 실현하기 위해
모듈/공중용/손잡이용 라디오 사양
| SDR 플랫폼, 파동 형태 | 9363 또는 9361+7Z020, 모바일 네트워크 MANET |
| MIMO 기술 | 시공간 코딩, 다양성 수신, TX/RX 빔 형성 |
| 빈도 (70M-6GHz 커스터마이징) |
UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / |
| 채널 대역폭 | 250k/500k/1MHz (두 개의 안테나) |
| 감수성 | -117dBm@250KHz |
| 변조 모드 | BPSK/QPSK/16QAM (응용성), OFDM (두 개의 안테나) |
| 항공기 데이터 속도 | 50-250kbps@250kHz ((두 개의 안테나) 125-500kbps@500kHz (두 개의 안테나) 250-1000kbps@1MHz (두 개의 안테나) |
| 다중 접속 모드 | CSMA/TDMA |
| RF 채널 | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| 전력을 전송 | 0.25/0.5/1/2/4 ((5) 와트 ((두 개의 안테나) |
| 싱글 홉 통신 거리 |
30-100km (LOS), 1-30km (도시 지역) |
| 작업 모드 | 포인트에서 포인트/포인트에서 멀티포인트/ 멀티포인트에서 멀티포인트, 동적 라우팅/ 멀티홉 릴레이, 스타/라인/네트워크/하이브리드 |
| 커넥터 | 일련 포트 (점에서점으로 양방향,점에서점으로 여러방향) / 네트워크 포트 (일방송, 다방송, 방송) / 음성, 위치 (방송) |
| 단일 점프 지연 | 평균 7mS (1MHz BW) |
| 암호화 | DES, AES128/256, SNOW3G/ZUC 선택, 칩/TF 카드 암호화 사용자 지정 또는 외부 암호화 기계 |
| 방해 방지 모드 | 수동 스펙트럼 스캔 채널 선택, 전 대역 강화 지능형 주파수 선택 (전대 인식) / 전 대역 적응 주파수 점프 FHSS/로밍 모드 선택적 |
| 지역/원격 관리 | 작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타 매개 변수 설정, 스펙트럼 스캔, 실시간 표시 및 네트워크 토폴로지 통계 기록연결 필드 강도 신호/소음 비율, 트래픽 업로드 및 다운로드, 노드 거리, GPS/베이두 전자 지도, 온도/전압/장애 모니터링, 소프트웨어 업그레이드. 원격 침묵 및 깨어 선택 |
| 다른 것 |
시작 시간은 28초 미만이고 네트워크 접속/ 업데이트/ 전환 시간은 1초 미만입니다. |
|
네트워크 크기/ |
단일 네트워크 256 노드/15 호프 이상 |
| 작동 온도 | -40°C ~ +80°C |
| 보호 수준 | IP66, IP67/IP68 사용자 정의 |

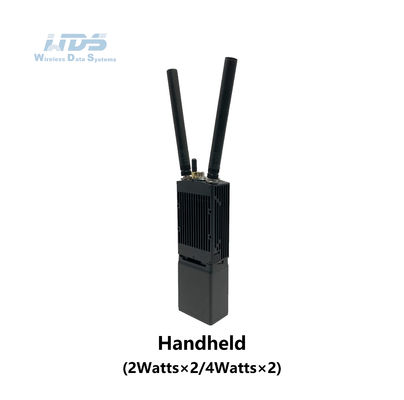

| 배터리 | 114/77.7Wh (핸드헬드 라디오) 를 위해 8-10/6-8 시간 |
| 전압/ 전력 소비 |
3.5-5VDC/운동 1-2A/스탠드바이 0.5-1A@3.5-5V, 0.25Watt x2, NB-나노 |
| 전력 선택 | 트위스트 잠금 배터리 또는 주 케이블로 전원 공급 |

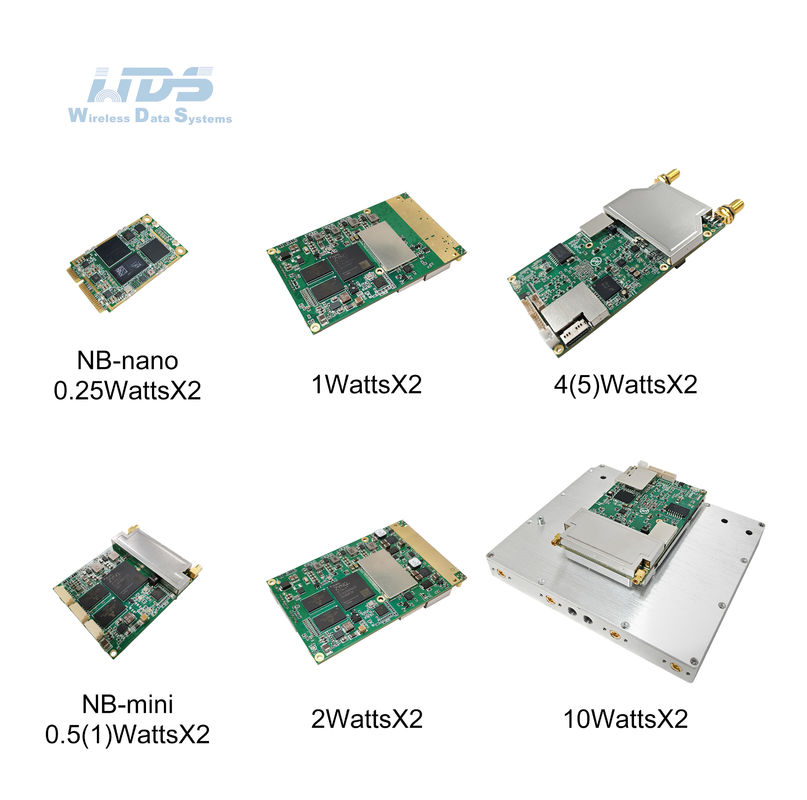

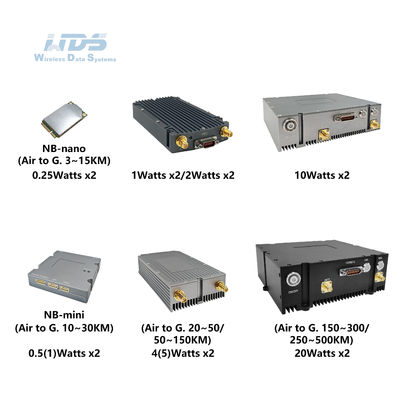

| 크기/중량 | 5.1x3.0x0.6cm/11g, 0.25Watt x2 모듈, NB-나노 5.8x4.8x1.0cm/27g, 0.5Watt x2 모듈, NB-미니 8.7x5.4x1.0cm/40g, 1Watt x2 모듈 8.7x5.4x1.0cm/43g, 2Watt x2/4Watt x2 모듈 11.5x5.4x1.3cm/56g, 5Watt x2 모듈 12.7x11.0x3.4cm/524g, 10 ((20) 와트 x2 모듈 5.1x3.0x0.7cm/14g, 0.25Wx2 듀얼 안테나 공기, NB-나노 6.0x4.8x1.1cm/46g, 0.5(1)Wx2 듀얼 안테나 공기, NB-미니 6.0x5.8x1.3cm/60g, 0.5(1)Wx2 듀얼 안테나 에어보른, NB-미니 11.7x6.2x1.9cm/149g, 1(2)Wx2 듀얼 안테나 공기-철 회색 13.8x6.2x2.7cm/225, 4(5)Wx2 듀얼 안테나 공기-철 회색 12.8x13.4x3.8cm/598g, 10/20Watt x2 듀얼 안테나 공기-철 회색 14.2x14.0x5.0cm/962g, 10/20와트 x2 듀얼 안테나 공기 중-검은 19.0x6.8x3.8cm/769g, 11.1V/77.7Wh 배터리 듀얼 안테나 핸드헬드 |
| 설치/색 | 4 마운팅 홀/검은, 철 회색, 군대 녹색 선택 |
| 기본 인터페이스 | 2xTNC RF, 1-3xRJ45 이더넷 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC 입력 |
|
말을 하기 위해 밀어/ |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| 네트워크 확장 옵션 | 공공 네트워크 라우팅/4G LTE, WB-NB 통합, 섬유, 위성 |
| 비디오 확장 옵션 | 낮은 지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| 링크 상태 표시기 |
고정 빨간색 - 네트워크는 연결되지 않습니다 빨간색으로 깜박이는 것 - 시작/네트워크에 연결되지 않은 것 고정 녹색 - 네트워크 연결 |
| RSSI 링크 표시기 |
튼튼한 녹색 - 링크 품질이 훌륭합니다 안정적인 파란색 - 링크 품질이 좋습니다 정지 노란색 - 링크 품질은 중간입니다 정규 보라색 - 링크 품질은 약간 더 나빠 고정된 빨간색 - 링크 품질이 좋지 않거나 링크가 다운되었습니다 |
|
관리 인터페이스/ 제어 인터페이스 |
웹 기반 네트워크 관리/GUI, 2차 개발 인터페이스 API/SNMP |
스타 네트워크 토폴로지 I 스타 네트워크 토폴로지 II 스타 네트워크 토폴로지 III
