제품 상세 정보:
|
| 유형: | 휴대용/백팩 | 암호화: | DES, AES128/256(SM4/SNOW3G/ZUC 옵션, 칩/TF 카드 암호화 맞춤형 또는 외부 암호화 기계) |
|---|---|---|---|
| 채널 대역폭: | 1.25/2.5/5/10/20MHz 광대역, 250k/500k/1MHz 협대역 설정 | 데이터 속도: | 1~70Mbps(20MHz BW) 광대역, 50~1000kbps 협대역 적응형, QoS |
| 작동 온도: | -40°C ~+80°C | 보호 수준: | IP66(맞춤형 IP67/IP68) |
| VHF/UHF(MHz): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | L 대역(GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S대역(GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | C 대역(GHz): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| 강조하다: | DDL 휴대용 망원경 라디오,OEM 망원경 라디오,DDL 휴대용 메시 통신 장치 |
||
새로운 DDLmesh 시리즈 무선 디지털 데이터 링크는 소형, 경량, 2x2 MIMO, 완벽한 기능 및 풍부한 주파수 대역을 갖춘 저비용 장거리 비디오 및 데이터 전송 제품입니다. DDLmesh 시리즈는 2x2 MIMO를 갖춘 SDR 소프트웨어 정의 라디오 플랫폼을 기반으로 하며, 빔포밍, 최대 비율 결합(MRC), 최대 우도(ML) 알고리즘, 저밀도 패리티 검사(LDPC) 코딩, 지능형 주파수 선택 및 자율 주파수 도약 기술을 채택하여 강력한 무선 주파수 성능과 강력한 간섭 방지 기능을 제공합니다.
DDLmesh 시리즈 데이터 링크 라디오는 초장거리, 저지연, 양방향 멀티 채널 네트워크 비디오 및 데이터 및 음성 통합 무선 전송을 제공합니다. 무인 분야를 위한 세계 최고의 코드 변조 물리 계층 파형 기술과 유연한 간섭 방지 및 안전한 암호화 설계가 UAV, 헬리콥터, 로봇, 무인 선박, 무인 차량 및 특수 차량을 위한 안정적인 원격 데이터 링크에 적용됩니다.
응용 시스템은 주로 기내 카메라가 장착된 기내 라디오와 지상 컴퓨터가 장착된 지상 라디오, 그리고 필요한 액세서리(전원 공급 장치, 안테나 공급 시스템, 연결 라인 및 커넥터 등)로 구성됩니다.
이 시스템은 세 개의 IP/HDMI/SDI/CVBS HD 비디오와 여러 양방향 투명 데이터(예: 비행 제어/포드, BD/GPS, 음성 등)를 동시에 전송할 수 있습니다. AES 암호화는 전송 보안을 보장합니다.
스테이션의 라디오 전송 전력은 최대 40W에 도달하여 안정적이고 신뢰할 수 있는 통신 링크를 제공합니다.
특징:
> 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz, 전송 전력 변경 가능, NLOS 고속 이동 전송 지원, 50km 이상 개방 전송 거리.
> 70Mbps 데이터 스트림, 적응형 동적 비트 할당 기술. 단방향 4K, 다중 방식 1080P 또는 720P HD 비디오 지원.
> 3개의 직렬 포트와 2개의 비디오 인터페이스가 동시에 실행되며, 비행 컨트롤러, 음성, BD/GPS 및 기타 데이터를 비디오와 함께 전송할 수 있습니다.
> P2P, P2MP, MP2MP 기술 지원, 센터리스 또는 마스터/슬레이브 없음. VLAN 지원.
> 로컬 진단 인터페이스, 텔넷, 네트워크 관리. FTP를 통한 로컬 및 원격 무선 펌웨어 업데이트.
> 저전력 소비. 소형, 경량 구조, UAV용 바디 빌딩.
사양
| 일반 | ||
| SDR 플랫폼, 파형 | 9363 또는 9361+7Z020, 모바일 네트워크 MANET | |
| MIMO 기술 | 시공간 코딩, 수신 다양성, TX/RX 빔포밍 | |
| 수신 감도 | -103dBm@5MHz BW, -117dBm@250KHz | |
| 채널 대역폭 | 1.25/2.5/5/10/20MHz 광대역, 250k/500k/1MHz 협대역 설정 | |
| 데이터 속도 | 1-70Mbps(20MHz BW) 광대역, 50-1000kbps 협대역 적응형, QoS | |
| 변조 모드 | TD-COFDM, BPSK/QPSK/16QAM/64QAM 적응형(고정 설정 옵션) | |
| RF 출력 전력 (TPC 지원, 전송 전력 제어) |

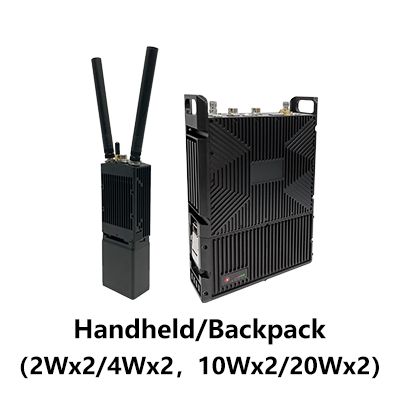

휴대용: 2Watts x2; 4Watts x2; 5Watts x2 백팩: 10Watts x2; 20Watts x2 |
|
| 통신 모드 | 교차 연결을 통한 분산 P2P, P2MP 및 MP2MP 통신, 동적 라우팅 및 멀티 홉 릴레이를 사용하여 소규모(8개 노드 이내) MESH 네트워킹 지원 | |
| 단일 홉 지연 | 평균 6ms(단방향, 20MHz BW) | |
| 암호화 | DES, AES128/256 (SM4/SNOW3G/ZUC 선택 사항, 칩/TF 카드 암호화 사용자 정의 또는 외부 암호화 장치) | |
| 간섭 방지 모드 | 수동 스펙트럼 스캔 채널 선택, 전체 대역 향상된 지능형 주파수 선택(스펙트럼 인식)/전체 대역 적응형 주파수 도약/로밍 모드 선택 사항 | |
|
로컬/ 원격 관리 |
작동 주파수, 채널 대역폭, 네트워크 ID, 전송 전력 및 기타 매개변수 설정, 스펙트럼 스캔, 네트워크 토폴로지, 링크 필드 강도 신호 대 잡음비, 업로드 및 다운로드 트래픽, 노드 거리, BD/GPS(GNSS) 위치 전자 지도, 온도/전압/간섭 모니터링, 소프트웨어 업그레이드(원격 무음 및 깨우기 선택 사항) | |
| 기타 | 부팅 시간은 28초 미만이며, 네트워크 액세스/업데이트/전환 시간은 1초 미만입니다. 네트워크 크기는 8개 노드 미만이며, 3홉 이상의 총 대역폭 손실은 70% 미만입니다. 자동 캐리어 추적, ±6kHz 주파수 편차의 도플러 주파수 이동에 적응, 시속 7200킬로미터 이상(마하 6, 초당 2000미터)의 이동 통신 지원 |
|
| 대역(300M-6GHz 사용자 정의 가능. 단일 대역에서 동일 주파수 또는 다른 주파수의 2T2R, 또는 듀얼 밴드에서 1T2R 선택 가능/스마트 변경) | ||
| BAND | 주파수 범위 | |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz | |
| L 밴드 | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| S 밴드 | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| C 밴드 | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (참고: RF 전력, 치수, 무게는 다릅니다) | ||
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz | |
| 환경 | ||
| 작동 온도 | -40ºC ~+80ºC | |
| 보호 수준 | IP66, IP67/IP68 사용자 정의 | |
| 기계적 | ||
| 크기/무게 |

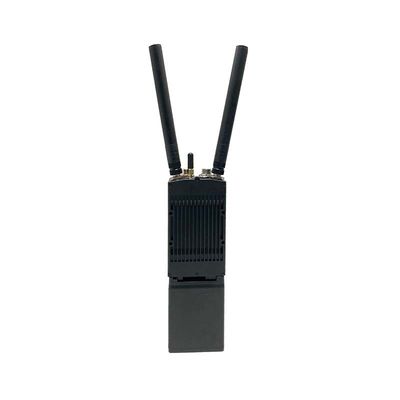

휴대용: 19.0x6.8x3.8cm/769g, 11.1V/77.7Wh 배터리 포함

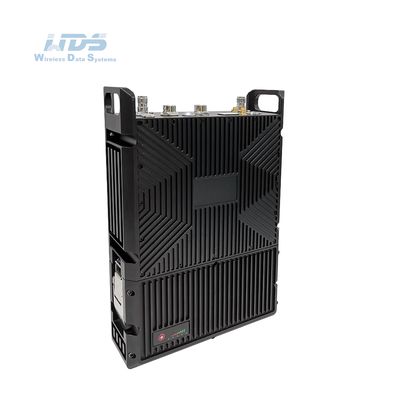

백팩: 27.5x18.9x6.2cm/4.15kg, 22.2V/213Wh 배터리 포함 |
|
| 색상 | 블랙, 아이언 그레이(육군 그린 옵션) | |
| 설치 | 휴대용/4개의 장착 구멍, 백팩 | |
| 전원 | ||
| 공급 전압 |
12-36V DC, 2Watts×2/4Watts×2/5Watts×2 18-32V DC, 10Watts×2/20Watts×2 |
|
| 전력 소비 |
작동 1-2A/대기 0.4-0.6A@12V, 2Watts×2 작동 3-6A/대기 0.7-0.9A@24V, 10Watts×2 |
|
| 배터리 |
휴대용: 77.7Wh 폴리머 리튬 배터리(기본)의 경우 6-8시간, 114Wh 폴리머 리튬 배터리의 경우 8-10시간
백팩: 213Wh 폴리머 리튬 배터리(기본)의 경우 6-8시간, 427Wh 폴리머 리튬 배터리의 경우 10-12시간 |
|
| 인터페이스 | ||
| 기본 인터페이스 | 2xTNC RF, 1-2xRJ45 이더넷 100/1000BaseT, RS232, DC 입력. TTL(UART), SBUS 및 Bluetooth 1.2-230.4Kbps, Wi-Fi 액세스 포인트 및 BD/GPS(GNSS)를 사용할 수 있습니다. 이더넷 및 직렬 포트를 통한 투명 전송과 MAVLink를 포함한 모든 통신 프로토콜을 지원합니다. 선택 가능한 서비스 우선 순위 | |
| 푸시 투 토크/보조 인터페이스 |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS | |
| 네트워크 확장 옵션 | 공용 네트워크 라우팅/4G LTE, WB-NB 통합, 광섬유, 위성 | |
| 비디오 확장 옵션 | 저지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 | |
| 링크 상태 표시기 | 빨간색 고정 - 네트워크가 연결되지 않음 빨간색 깜박임 - 시작 중/네트워크에 연결되지 않음 녹색 고정 - 네트워크가 연결됨 녹색 깜박임 - 푸시 투 토크가 눌러짐 |
|
| RSSI 링크 표시기 | 녹색 고정 - 링크 품질이 우수함 파란색 고정 - 링크 품질이 좋음 노란색 고정 - 링크 품질이 보통임 보라색 고정 - 링크 품질이 약간 나쁨 빨간색 고정 - 링크 품질이 나쁨 꺼짐 - 링크가 중단됨 |
|
| 관리 인터페이스/ 제어 인터페이스 |
웹 기반 네트워크 관리/GUI, 2차 개발 인터페이스용 API/SNMP | |
